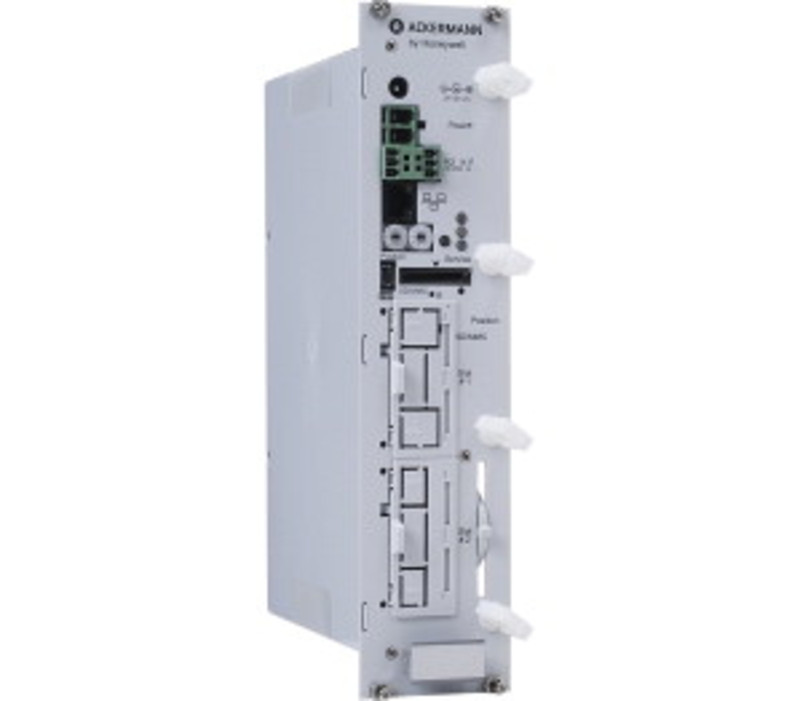

Bộ điều khiển trung tâm 72700B1

Thông tin bộ điều khiển trung tâm 72700B1
Bộ điều khiển trung tâm của Systevo, được chuẩn bị để gắn trên giá đỡ hệ thống hoặc kết nối với bảng điều khiển 19 "được lắp đặt trong tủ phân phối. Nó được thiết kế như một bộ điều khiển cho một đơn vị tổ chức như phường hoặc khu vực sinh sống. Một bộ điều khiển trung tâm kiểu mô-đun có hai khe cắm cho các thẻ bus trường tùy chọn (FBC). Có thể lựa chọn cung cấp nguồn điện dự phòng thông qua nguồn điện phân quyền lắp đặt trong phường hoặc khu vực sinh sống.

Nó giám sát và đồng bộ hóa tất cả các dữ liệu lưu lượng truy cập và kết nối intercom (các cuộc hội thoại, thông báo) trong đơn vị tổ chức và phối hợp truyền thông với các đơn vị điều khiển trung tâm thông qua giao tiếp IP (bus khu vực hoặc ETH-LAN). Thêm vào đó, nó điều khiển màn hình hiển thị và thông điệp cuộc gọi âm thanh theo các ưu tiên / dịch vụ được quy định (liên kết vùng) trong một hệ thống. Có các tùy chọn cấu hình linh hoạt cho các loại cuộc gọi, nhóm, dịch vụ, thông báo chung, văn bản hiển thị, thông số thiết bị, ngôn ngữ hệ thống, vv tùy theo yêu cầu của khách hàng, thông qua máy chủ (PC) với một Windows GUI thoải mái.

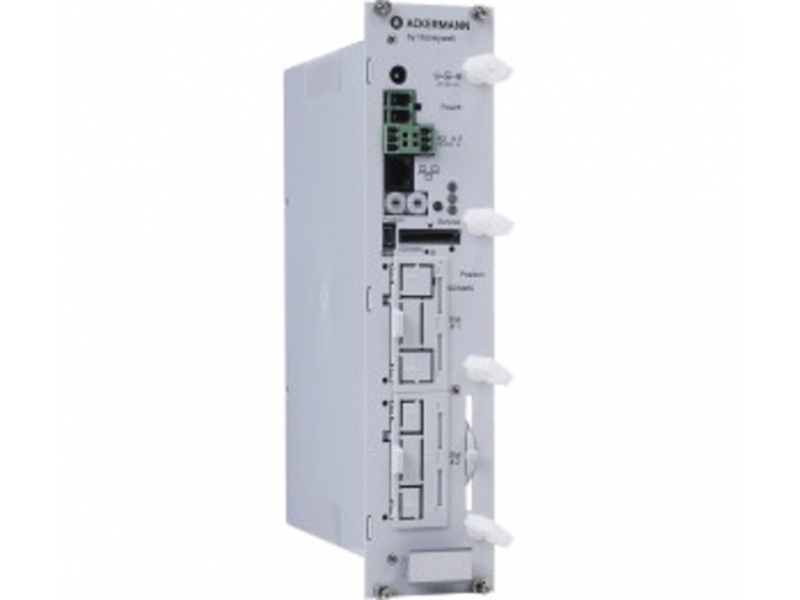

Bộ điều khiển trung tâm 72700B1


Nó sử dụng tối đa 64 bộ điều khiển trung tâm với tối đa 250 nhóm logic (nhóm nhỏ). Mạng được thực hiện thông qua giao diện ETH-LAN IP (dữ liệu / âm thanh) và bus dữ liệu khu vực POF (dữ liệu / âm thanh). Nó có một chức năng cổng tích hợp để chuyển tiếp tín hiệu dữ liệu / âm thanh từ giao diện bus thượng lưu (ETH-LAN, bus dữ liệu khu vực) đến bus dữ liệu hành lang. Nó hỗ trợ chế độ tương thích cho các cài đặt hệ thống hiện có với bộ điều khiển vùng 72660x; Có thể yêu cầu cập nhật firmware của các hệ thống cơ bản được cài đặt.

Một bộ điều khiển tổng thể (trong trường hợp của ETH-LAN: không có bus dữ liệu hành lang) được thiết lập để giao tiếp với máy chủ upstream thông qua ETH-LAN và kiểm soát sự leo thang của tất cả các cảnh báo hệ thống trong toàn bộ hệ thống. Nó được chuẩn bị cho bản cập nhật firmware trong tương lai theo giấy phép và được trang bị một khe cắm thẻ SD để cho phép sử dụng các tính năng bổ sung dịch vụ. Nó được lắp đặt trung tâm hoặc phi tập trung (thiết kế bề mặt gắn kết) trong môi trường theo loại môi trường I.

Cần có kế hoạch cụ thể cho thiết bị trung tâm cho hơn 500 phòng.



Thông số kỹ thuật:

Điện áp hoạt động                   24 V DC + / -10%
Mức tiêu thụ hiện tại              <270 mA
Dòng tĩnh điện @ 24 V DC   Khoảng   180 mA
Liên hệ tiếp sức tải                1A / 30 V DC
Nhiệt độ môi trường xung quanh 5 ° C ... 40 ° C
Nhiệt độ bảo quản                 0 ° C ... 60 ° C
Vật chất                                 PC + ABS-FR / PC
                                              (Mặt tiền: nhôm)
Lắp                                        Trong bộ rack 19 "
Độ ẩm không khí                   20 ... 85% (không ngưng tụ)
Màu                                       Xám, tương tự như RAL 7035
Cân nặng                               Khoảng 900 g (bao gồm thẻ plug-in)
Kích thước                            W: 262 mm H: 154 mm D: 61 mm
