Giải pháp liên lạc và thông báo cho trường học

15:05 | 24/07/2018
Giải pháp liên lạc và thông báo cho trường học sẽ giúp quý khách liên lạc giữa các phòng học với nhau một cách dễ dàng thông qua các thiết bị được liên kết với nhau, hệ thống hoạt động ổn định, bền và được các nước trên thế giới sử dụng rộng dãi

1. Giới thiệu chung về hệ thống liên lạc và thông báo cho trường học

A. Tính năng của giải pháp liên lạc cho trường học

Một máy chủ (Phòng quản lý hoặc văn phòng trường), hệ thống có thế kết nối lên đến 10-120 máy con. Máy con có dạng có tai nghe, không có tai nghe, âm tường.
Trong mỗi điểm phòng học có thể kết nối nhiều máy con.

Giải pháp liên lạc và thông báo cho trường học
Giải pháp liên lạc và thông báo cho trường học

B. Cơ chế hoạt động của giải pháp liên lạc và thông báo cho trường học

Tại Máy chủ nhận cuộc gọi đến từ Máy con bằng cách nhấn nút TALK để sử dụng Open Voice hoặc nhấc Tay nghe để nhân cuộc gọi. Để thực hiện một cuộc gọi, người gọi nhấn nút tương đương với từng Máy con. Tại Máy con, khi có cuộc gọi đến sẽ có âm thanh báo và đèn LED sáng lên.
Để tắt chuông báo, nhấn nút OFF, hoặc khi có cuộc gọi mới được thực hiện.

2. Yêu cầu thiết bị và các tính năng của thiết bị theo bảng sau:

TT Thiết bị Tính năng
1 Máy chủ

(Master station)
  • Điều khiển sự hoạt động cho toàn bộ hệ thống liên lạc và thông báo cho trường học
  • Chuông báo cuộc gọi đến
  • Có thể xếp hàng nhiều cuộc gọi.
  • Có đèn LED báo mã số Máy con
  • Có chế độ không dùng tay nghe.
  • Có thể gọi tới từng Máy con.
  • Chức năng ALL CALL gọi theo nhóm, hoặc toàn bộ các máy con trong hệ thống
  • Điều  chinh  tin  hiệu: all call;  Transmit,  receive, Tone. Điều chỉnh âm lượng Receive, Tone

2
Máy con

(Sub Station)
  • Có Micro.
  • Có Loa.
  • Có đèn LED hiển thị khi gọi và khi nói chuyện.
 3
Bộ cấp nguồn

(Power supply)
  • Cấp nguồn cho toàn bộ hệ thống.

3. Thuyết minh hoạt động của hệ thống liên lạc và thông báo cho trường học

a. Cuộc gọi thông thường

  • Thực hiện cuộc gọi từ Máy con ( Phòng học)

01: Máy con có nhu cầu muốn trao đổi với Máy chủ, Người gọi bấm nút trên máy con.
02: Đèn LED tại Máy con sáng, báo hiệu cuộc gọi từ Máy con đang được thực hiện.
03: Đèn LED báo mã số Máy con thực hiện cuộc gọi sáng  kèm theo chuông, và được lặp lại ở Máy chủ.


Phòng học thông minh
Phòng học thông minh
  • Máy chủ nhận cuộc gọi

01: Người nhận có hai cách nhận cuộc gọi:
+ Nhấn nút TALK để nhận cuộc gọi với Loa/Mic ngoài
+ Nhấc tay nghe và trao đổi với Người gọi.
02: Đèn LED tại Máy con sáng, báo hiệu cuộc gọi đã được kết nối thành công.
03: Người nhận nhận cuộc gọi và trao đổi với Người nghe bằng tay nghe hoặc Loa ngoài, bệnh nhân sử dụng Micro và loa ngoài để giao tiếp với Người nhận
  • Kết thúc cuộc gọi

01: Người nhận gác tay nghe lên Máy chủ, đèn chỉ thị báo mã số Máy con tắt, đèn LED tắt, đèn hành lang tắt. Kết thúc cuộc gọi.
02: Trong trường hợp Người nghe sử dụng Loa ngoài có thể nhấn OFF để kết thúc cuộc gọi, đèn chỉ thị báo gường bệnh nhân tắt, đèn LED tắt, đèn hành lang tắt. kết thúc cuộc gọi.

b. Thực hiện cuộc gọi từ Máy chủ ( VP trường) tới Máy con (Phòng học)

  • Thực hiện cuộc gọi

01: Người gọi nhấn nút tương đương với mã số Máy con cần liên lạc.
02: Sau đó Người gọi nhấn nút TALK hoặc nhấc tay nghe để thực hiện cuộc gọi, giao tiếp.
03: Tại máy con, có tín hiệu chuông báo, đèn báo hiệu có cuộc gọi sáng


Phòng học thông minh
Phòng học thông minh
  • Nhận cuộc gọi từ Máy con

Người nhận nghe thấy tiếng chuông (Pre-tone) báo hiệu có cuộc gọi đến, Người nghe tiếp nhận cuộc gọi để Người gọi và Người nghe giao tiếp với nhau. Người gọi sử dụng tay nghe hoặc Loa ngoài, Người nhận sử dụng Loa ngoài và micro trên Máy con.
  • Kết thúc cuộc gọi từ Máy chủ đến Máy con

Người gọi gác tay nghe hoặc nhấn nút OFF để kết thúc cuộc gọi.


4. Mô tả thiết bị của hệ thống liên lạc và thông báo cho trường học

A. Máy chủ

- Mô tả chung
+ Máy chủ là một phần của hệ thống, nó được đặt tại phòng trực
+ Người trực nhận và xử lý các cuộc gọi đến từ Máy con
+ Nhận cuộc gọi: Nhấn nút TALK, hoặc nhấc tay nghe
+ Thực hiện cuộc gọi: Nhấn nút tương đương với mã số Máy con và nhấn nút TALK, hoặc nhấc tay nghe.

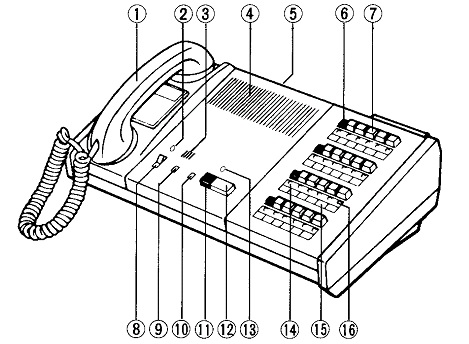

 Máy chủ

1: Tay nghe
2: LED Nguồn
3: Microphone
4: Loa ngoài
6: Nút OFF
7: Nút gọi bệnh nhân
8: Công tăc nguồn
9: Nút điều chỉnh âm lượng nhận
10: Nút âm lượng chông
11: Nút ALL CALL
12: Nút TALL
13: Đèn báo có cuộc gọi tới 14: LED chi thi số phòng
15: Nhãn phòng
16: LED báo cuộc gọi tới

B. Máy con

  • Mô tả chung
Máy con được đặt tại mối điểm cần liên lạc.
Thực hiện cuộc gọi: Nhân nút từ nút gọi trên máy con, đèn CALL sáng
Nhận cuộc gọi trực tiếp từ Máy chủ, đèn TALK sáng
  • Chức năng
1: Loa ngoài

2: LED talk

3: LED call

4: Jack cắm cho nút gọi đầu gường


5. Thi công và lắp đặt thiết bị hệ thống liên lạc và thông báo cho trường học

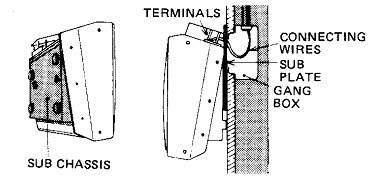

A. Lắp đặt Máy chủ & Khối điều khiển trung tâm

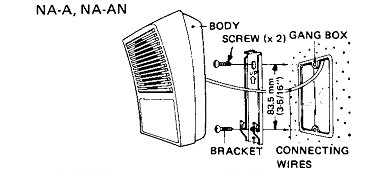

B. Máy con



>>Xem tiếp Giải pháp truyền thông an ninh Intercom IS Aiphone
Hải Hưng cung cấp giải pháp và lắp đặt hệ thống liên lạc và thông báo cho trường học quý khách có nhu cầu cần tư vấn hay lắp đặt hãy liên hệ với Hải Hưng để được tư vấn giải pháp và báo giá sản phẩm.
