Giải pháp truyền thông an ninh Intercom IS Aiphone

23/07/2018 07:42

Giải pháp truyền thông an ninh Intercom IS Aiphone là hệ thống truyền thông an ninh được thiết kế đặc biệt cho các ứng dụng như là các văn phòng, nhà máy, trường học, bệnh viện và nhà tù. Hệ thống IS được sử dụng như là hệ thống kiểm soát ra vào, thông báo khẩn cấp, thông báo công cộng, hỗ trợ cứu hộ và điều khiển truy nhập.

I. Giới thiệu về giải pháp truyền thông an ninh Intercom IS Aiphone:

Giải pháp truyền thông an ninh Intercom IS Aiphone bao gồm các thiết bị có cấu tạo, cách kết nối và nguyên tắc hoạt động khá đơn giản như là khối điều khiển, máy chủ, máy con và các nút chuông cửa video.
Giải pháp truyền thông an ninh Intercom IS Aiphone
Giải pháp truyền thông an ninh Intercom IS Aiphone

Với hệ thống truyền thông an ninh Intercom IS, ban quản lý tòa nhà có thể dễ dàng kiểm soát khách ra vào, liên lạc giữa các bộ phận của các khu vực trong tòa nhà, thông báo tin tức chung.

Ngoài ra, hệ thống IS có thể sử dụng kết hợp với CCTV, điều khiển truy nhập và các thiết bị an ninh khác tạo nên một hệ thống truyền thông an ninh hiệu quả hơn và đảm bảo tính an toàn, bảo mật và thuận tiện cho mỗi ứng dụng.



II. Tính năng của giải pháp Intercom IS Aiphone:

1. Chức năng hệ thống:

* Các chức năng liên quan đến cuộc gọi
  • Giao tiếp hai chiều giữa máy chủ, máy con và nút chuông cửa video
  • Với góc nhìn 1700 của camera tại nút chuông cửa, người quản lý có thể quan sát, phóng to thu nhỏ, quay quét từ máy chủ.
  • Máy con có được trang bị thêm loa ngoài và nút gọi khẩn cấp
  • Hệ thống có khả năng lập lịch để gọi nhóm hoặc gọi toàn bộ để thông báo thông tin chung
  • Tất cả các cuộc gọi đến có thể tự động chuyển đến máy chủ xác định hoặc điện thoại vào thời điểm cụ thể trong ngày
  • Khi người nhận không có mặt, các cuộc gọi đến có thể tự động chuyển đến máy chủ khác hoặc điện thoại

Giải pháp truyền thông an ninh Intercom IS Aiphone
Giải pháp truyền thông an ninh Intercom IS Aiphone

* Chức năng quản lý
  • Máy chủ có thể giám sát bất kỳ nút chuông cửa hoặc máy con nào, có thể tắt chức năng này nếu không cần thiết
  • Có thể lập trình nút chuông cửa hoặc máy con nào được giám sát
  • Có thể sử dụng máy tính PC để lập trình cho hệ thống IS
* Chức năng phân vùng
  • Cho phép chia tới 99 khu vực riêng, được thiết lập bằng cách kết hợp các máy chủ, máy con, nút chuông cửa video, có thể kết hợp với các thiết bị của hệ thống công cộng khác.
* Chức năng ưu tiên cuộc gọi
  • Các cuộc gọi từ bất kì máy chủ hoặc máy con nào cũng có thể được lập trình với các mức độ khác nhau: cuộc gọi thông thường, cuộc gọi ưu tiên và cuộc gọi khẩn cấp. Cuộc gọi khẩn cấp có mức độ ưu tiên cao nhất.
* Chức năng kết nối với điện thoại
  • Giải pháp truyền thông an ninh Intercom IS Aiphone có thể kết nối với đường dây điện thoại, cho phép các máy chủ có thể gọi điện thoại ra bên ngoài
  • File audio ghi sẵn có thể chuyển tới các thiết bị của hệ thống qua điện thoại
  • Khi người nhận không có mặt, cuộc gọi tự động được chuyển tới điện thoại
  • 3 số điện thoại có thể được lập trình để nhận các cuộc gọi chuyển đến khi vị trí được gọi đến không đáp ứng thời gian đã cài đặt trước.
* Chức năng kết nối với Internet
  • Chức năng kết nối với mạng IP cho phép quản lý dễ dàng vượt qua khoảng cách địa lý
  • Các thiết bị có thể lập trình để kết nối từ khu vực ở xa
  • Nâng cao khả năng mở rộng


2. Chức năng của các thiết bị:

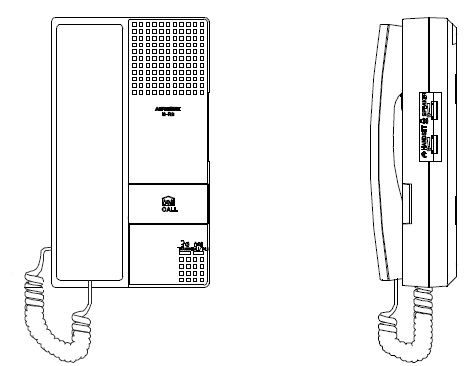

Máy con IS-RS: sử dụng để giao tiếp với máy chủ.
Máy con IS-RS
Máy con IS-RS
trong giải pháp truyền thông an ninh Intercom IS Aiphone
Tính năng của máy con:
  • Có nút gọi khẩn cấp để gọi cho ban quản lý tòa nhà khi có sự cố xảy ra.
  • Giao tiếp có tai nghe hoăc không cần tai nghe

* Máy chủ IS-IPMV: Sử dụng cho nhân viên ban quản lý tòa nhà, cho bảo vệ, cho bộ phận lễ tân, dùng để nhận các cuộc gọi từ máy con, nút chuông cửa.

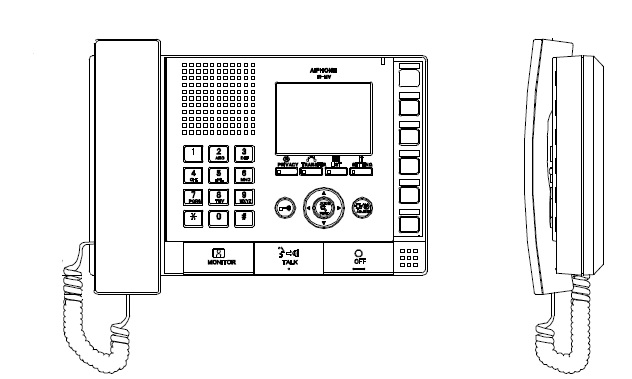

Máy chủ IS-IPMV
Máy chủ IS-IPMV
Tính năng của máy chủ:
  • Tìm kiếm thông tin của từng phòng với bàn phím 10 số
  • Chức năng điều khiển cửa
  • Màn hình 3.5’’
  • Có khả năng phóng to thu nhỏ, quay quét
  • Giao tiếp hai chiều sử dụng tai nghe hoặc không cần tai nghe
  • Tiếp nhận các cuộc gọi từ các máy con
  • Ghi nhớ các cuộc gọi đến/nhỡ

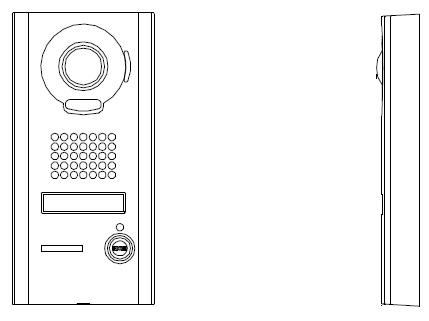

* Nút chuông cửa video: Dùng để kiểm soát ra vào của khách khi muốn liên hệ với người dân sống trong khu được bảo vệ.
Chuông của có hình IS-IPDV
Nút chuông cửa video IS-IPDV

Tính năng của nút chuông cửa:
  • Có các loại treo tường, âm tường, có camera hoặc không có camera
  • Có gắn camera thu hình ảnh của khách gọi rồi gửi hình tới máy chủ
  • Giao tiếp hai chiều bằng âm thanh

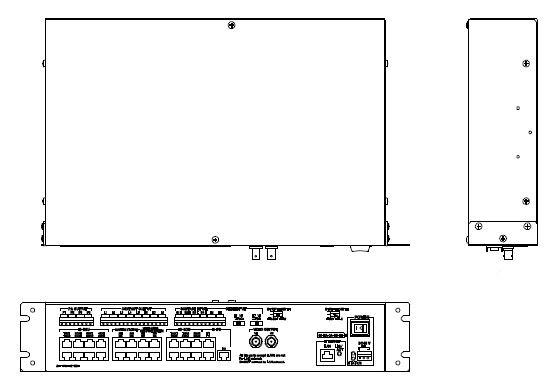

* Bộ điều khiển trung tâm: Sử dụng để điều khiển kết nối, chuyển cuộc gọi, giám sát, phân chia mức độ ưu tiên cuộc gọi, lưu trữ hình hình ảnh và phân vùng tín hiệu theo khu vực

Khối điều khiển trung tâm IS-CCU
Khối điều khiển trung tâm IS-CCU

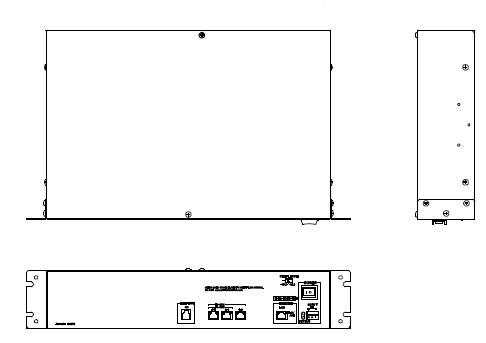

* Bộ điều khiển IP: Sử dụng để kết nối hệ thống IS với mạng Internet

Khối điều khiển máy con IS-RCU
Khối điều khiển máy con IS-RCU

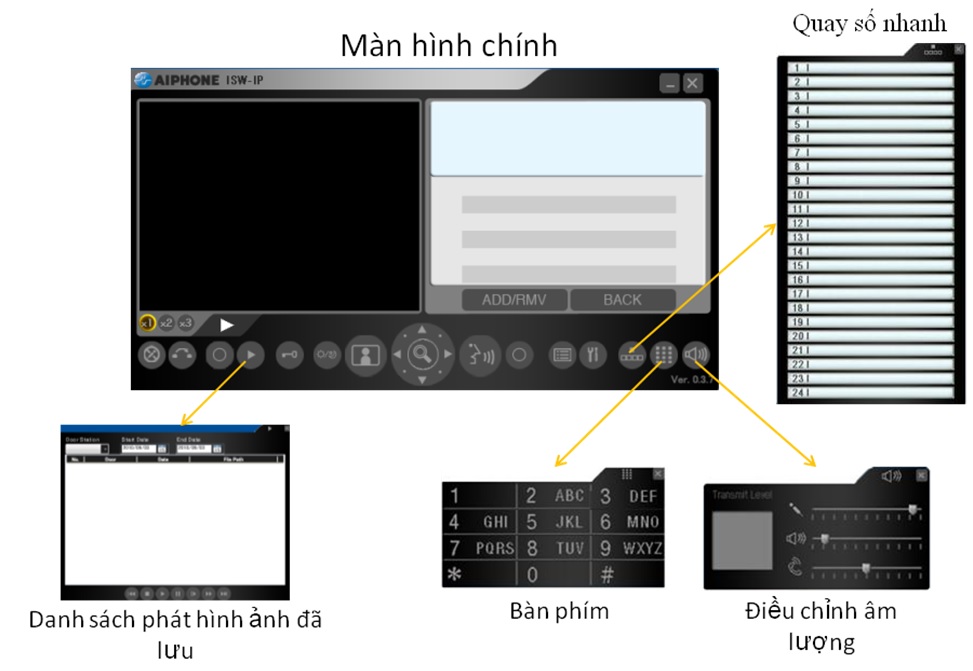

* Phần mềm IS cho ứng dụng PC: Sử dụng để lập trình chọn cuộc gọi tới mỗi máy chủ và máy con, lưu trữ hình ảnh, âm thanh.



3. Sơ đồ kết nối và hoạt động của hệ thống

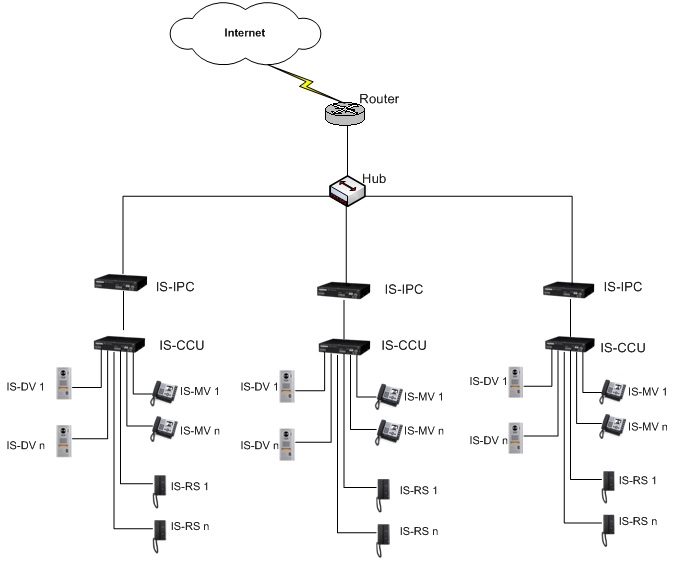

Sơ đồ kết nối các thiết bị trong hệ thống IS được mô tả như hình vẽ dưới đây:

Sơ đồ kết nối hệ thống IS

4. Hoạt động của hệ thống truyền thông an ninh Intercom IS Aiphone:

* Máy chủ:
  • Nhận hình ảnh và âm thanh từ nút chuông cửa
  • Phát lệnh mở cửa
  • Giao tiếp hai chiều với máy con
  • Giao tiếp với máy chủ khác
  • Chuyển cuộc gọi từ nút chuông cửa video sang máy chủ khác
* Máy con:
  • Giao tiếp hai chiều với máy chủ
* Nút chuông cửa:
  • Giao tiếp hai chiều với máy chủ
  • Phát lệnh cửa

* Các vị trí thường đặt các thiết bị trong hệ thống:
  • Máy con đặt tại vị trí khác nhau trong tầng hầm, tầng 1 và tầng 2
  • Máy chủ đặt tại các phòng bảo vệ, lễ tân và ban quản lý
  • Nút chuông cửa Video đặt tại các cửa ra vào


5. Thông số kỹ thuật của các thiết bị trong hệ thống Intercom IS Aiphone:

* Máy con tại mỗi phòng (Room Sub Station)
Nguồn điện 48V DC được cung cấp từ khối điều khiển trung tâm, khối điều khiển mở rộng hoặc khối điều khiển máy con
Cách giao tiếp Giao tiếp dùng tai nghe hoặc không dùng tai nghe
Nhiệt độ môi trường 0 ~ 400C
Khung vỏ Bằng nhựa ABS chống cháy, treo tường
Màu Màu đen

* Máy chủ (Master Station)


Nguồn điện 24V DC được cung cấp từ  bộ điều khiển trung tâm hoặc bộ điều khiển mở rộng
Báo cuộc gọi Bằng âm báo hoặc đèn LED
Cách giao tiếp Giao tiếp dùng tai nghe hoặc không dùng tai nghe
Màn hình Màn hình màu LCD 3.5’’
Lưu trữ cuộc gọi 20
Khả năng phân vùng Tối đa 5 khu vực
Nhiệt độ môi trường 0 ~ 400C
Khung vỏ Bằng nhựa ABS chống cháy, để bàn hoặc treo tường
Màu Màu đen

* Nút chuông cửa Video (Video Door Station)


Nguồn điện 48V DC được cung cấp từ khối điều khiển trung tâm hoặc khối điều khiển mở rộng
Cách giao tiếp Giao tiếp bằng giọng nói không dùng tai nghe
Camera ¼ inch color CMOS
Độ sáng tối thiểu 5 Lux
Góc quan sát 1700
Nhiệt độ môi trường -10 ~ 600C
Khung vỏ Bằng nhôm, treo tường hoặc âm tường
Màu Màu bạc

* Khối điều khiển trung tâm (Central Control Unit)
Nguồn điện 48V DC được cấp từ nguồn cung cấp
Dòng tiêu thụ Tối đa 900mA
Máy chủ Tối đa 4
Nút chuông cửa Video Tối đa 4
Nút chuông cửa Audio Tối đa 4
Nhiệt độ môi trường 0 ~ 400C
Khung vỏ Bằng thép tấm, tủ rack hoặc treo tường
Màu Màu đen

* Khối điều khiển IP (IP Control Unit)



Nguồn điện 48V DC được cấp từ nguồn cung cấp
Dòng tiêu thụ Tối đa 170mA
Khối điều khiển trung tâm Tối đa 2
LAN Ethernet (10 BASE – T, 100BASE-TX)
Nhiệt độ môi trường 0 ~ 400C
Khung vỏ Bằng thép tấm, tủ rack hoặc treo tường
Màu Màu đen
