Cấu hình hệ thống chuông gọi y tá Digital Comax

14:25 | 03/07/2018
Báo gọi y tá Hải Hưng xin giải đáp thắc mắc của quý khách làm sao để lên được cấu hình hệ thống chuông gọi y tá Digital Comax, sau đây là bài viết hướng dẫn chi tiết của chúng tôi, xin mời quý khách cùng tham khảo.

I. Những thiết bị trong hệ thống chuông gọi y tá Digital Commax

Để tạo nên một hệ thống chuông gọi y tá Digital hoàn chỉnh ta cần phải có những thiết bị sau đây:

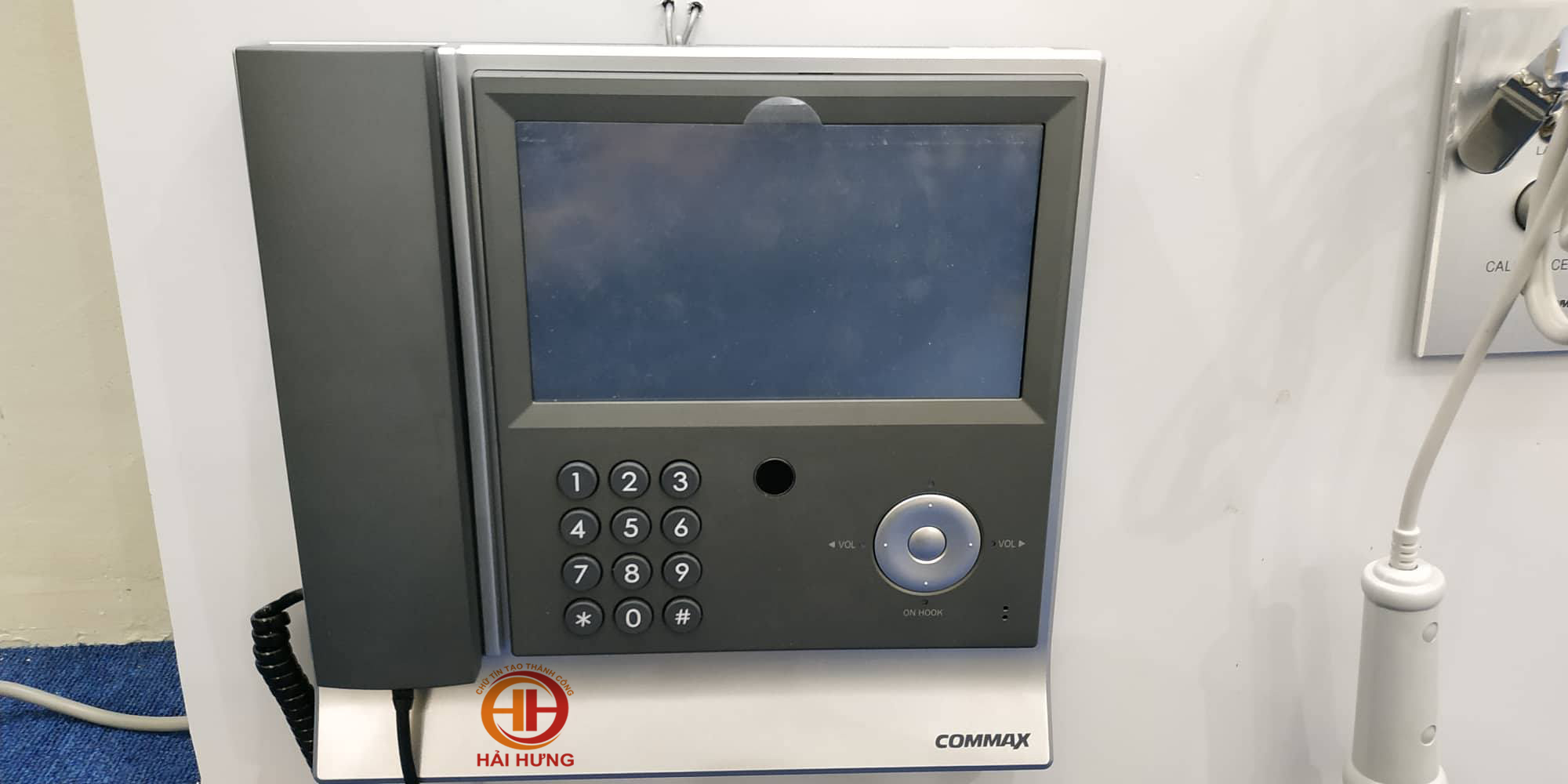

1. Máy chủ trực y tá (JNS-70MN) - Thiết bị chính trong hệ thống chuông gọi y tá Digital Commax


Máy chủ trực y tá Commax JNS-70MN
Máy chủ trực y tá Commax JNS-70MN

Máy chủ trực trung tâm hiển thị và điều khiển tình trạng hoạt động của các thiết bị khác trong hệ thống giúp nhân viên y tá dể dàng tương tác với bệnh nhân

Thông số kỹ thuật :
  • Là thiết bị chính của y tá trong hệ thống chuông gọi y tá Digital Commax
  • Lưu trữ cuộc gọi với thời gian thực; Kết nối với máy tính và truy xuất dữ liệu ra máy tính bằng file Excel.
  • Đàm thoại 2 chiều với máy gọi đầu giường
  • Điều chỉnh được âm lượng mức to/ nhỏ và thay đổi nhạc chuông báo gọi.
  • Chức năng thông báo cho từng khu vực theo địa chỉ cài sẳn hoặc toàn thể khu vực
  • Màn hình hiển thị 7" LCD, cảm ứng. Hiển thị số phòng và số giường gọi đến theo chế độ trình tự.
  • Nguồn cung cấp 24 VDC
  • Lắp đặt dạng để bàn

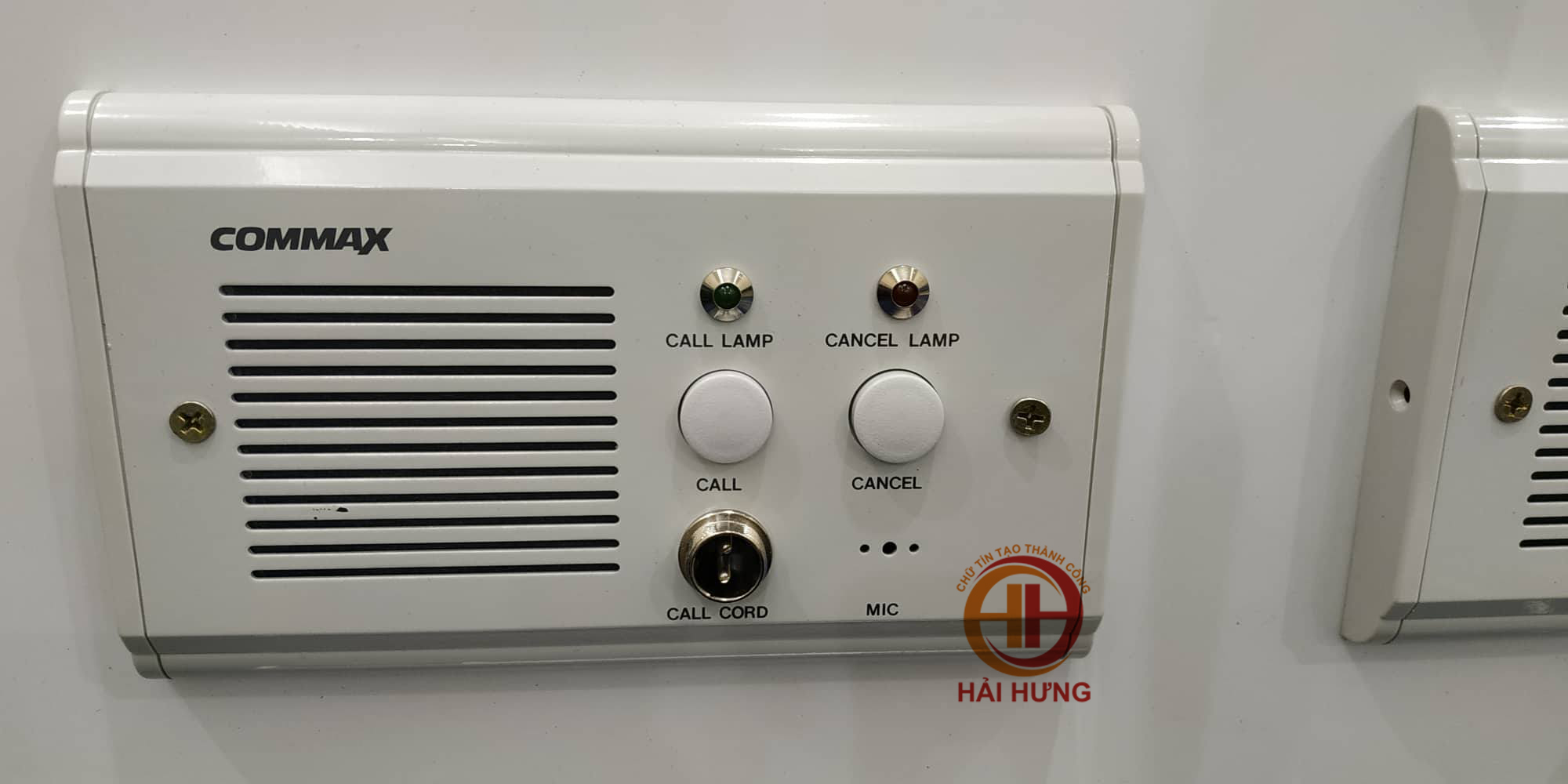

2. Nút gọi đầu giường ( JNS 4CS) - Thiết bị gọi y tá của bệnh nhân

Nút gọi đầu giường Commax JNS 4CS
Nút gọi đầu giường Commax JNS 4CS

Máy gọi đầu giường được lắp tại mỗi giường của bệnh nhân để bệnh nhân có thể liên lạc với y tá bất cứ lúc nào khi có yêu cầu.

Thông số kỹ thuật :
  • Đặt tại đầu giường của bệnh nhân, đàm thoại song song với máy chủ
  • Tích hợp nút gọi và nút hủy trên cùng bề mặt
  • Có đèn Led báo tình trạng hoạt động
  • Có phích cắm kết nối với dây gọi kéo dài.
  • Vỏ kim loại sơn tĩnh điện lắp âm tường
  • Khi ấn nút gọi y tá thì đèn hành lang sẽ sáng lên, sau đó ấn nút hủy thì đèn hành lang tắt
  • Nguồn cung cấp : 24 VDC,
  • Thi công:JNS-4CM 4 dây
  • Kích thước: 328X 420 X 105mm

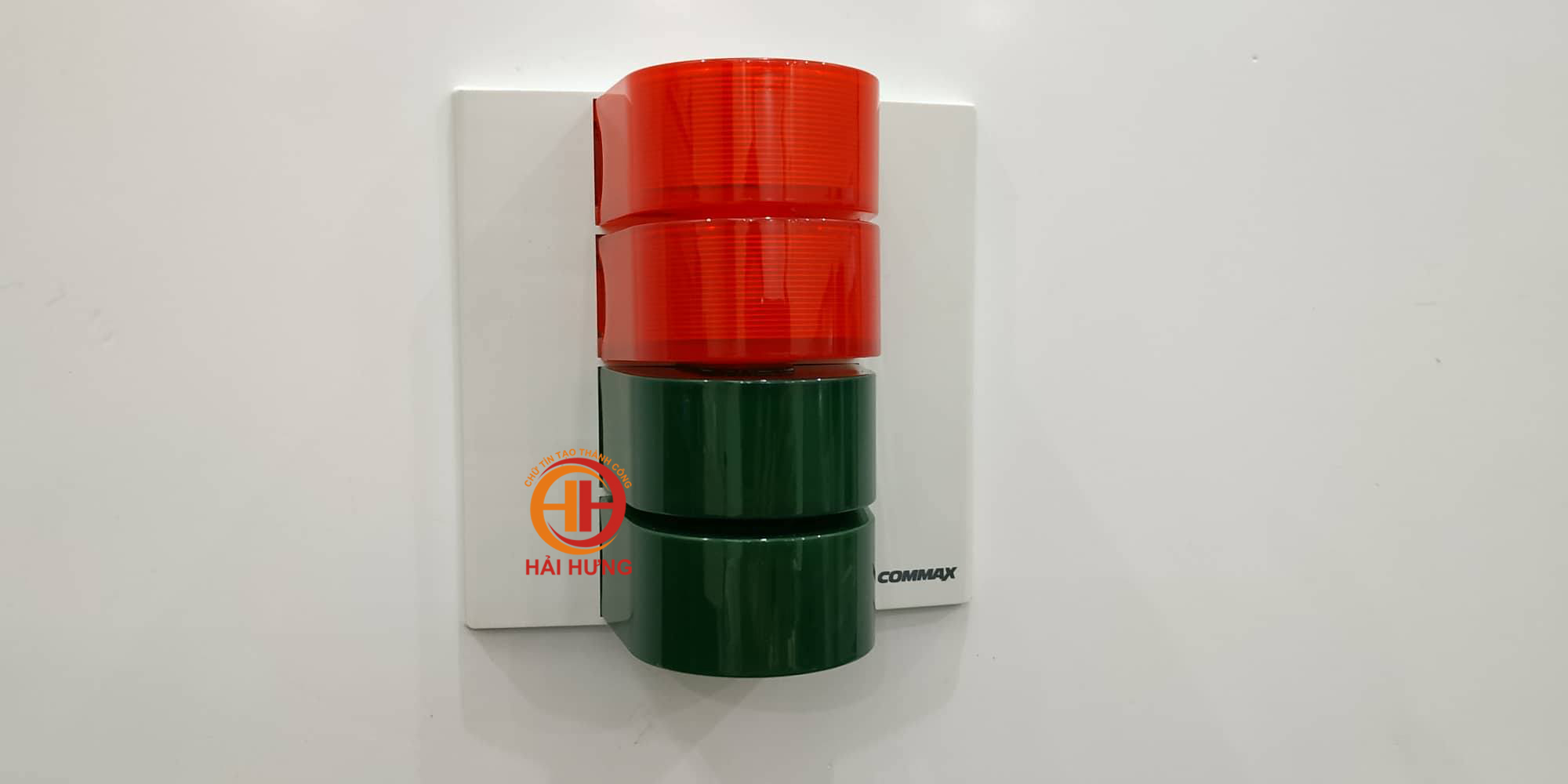

3. Đèn hành lang (CL 302I) :

Đèn báo hành lang CL 302I
Đèn báo hành lang CL 302I

Đèn hành lang được trang bị lắp trước cửa phòng bệnh nhân với mục đích :
- Báo tình trạng khẩn cấp, tín hiệu đèn chớp nhấp nháy. Sử dụng điện áp 24 Vdc từ  trung tâm bộ quản lý vùng .
- Lắp tại cửa ra vào phòng lưu bệnh hay hành lang gần điểm gọi
- Tín hiệu đèn chớp nhấp nháy hay phát sáng cố định phân biệt theo từng thiết bị gọi
- Cuộc gọi được xác nhận khi đèn phát sáng chớp nháy liên tục
- Khi thông thoại hay hủy cuộc gọi thì đèn không phát sáng nữa.
- Thiết kế màu theo công năng sử dụng hay tương ứng với tính năng phân biệt từng thiết bị

Thông số kỹ thuật :
  • Đế kim loại, chóa đèn bằng nhựa cao cấp
  • Chóa đèn có thể tháo rời và thay thế dể dàng khi có nhu cầu
  • Loại thiết kế bằng công  nghệ Led
  • Có 2 màu tiêu chuẩn: màu xanh ( gọi thường), màu đỏ ( gọi khẩn cấp)


4. Nút xác nhận hiện diện (PB 500)

Nút hiện diện đặt ngay tại cửa ra vào dành cho y tá báo tình trạng có mặt trong phòng và chế độ báo khẩn với mục đích:
  • Trong trường hợp bệnh nhân nhấn nút hay kéo dây gọi đầu giường, giật  dây trong nhà vệ sinh… thì tất cả tín hiệu báo về trong trạng thái khẩn cấp. Lúc này y tá hay bác sĩ trực sẽ nhanh chống đến phòng bệnh đó, vị trí đó..
  • Khi bác sĩ hay y tá có mặt, nếu nhấn vào nút hiện diện đã được bố trí ngay cửa ra vào. Lúc này đèn hành lang sẽ phát sáng chuyển sang màu xanh (theo qui định), báo có sự hiện diện  của nhân viên y tế.
  • Nút nhấn hiện diện còn hỗ trợ chức năng báo trợ giúp cấp cứu đặt biệt, hủy trạng thái báo khẩn…

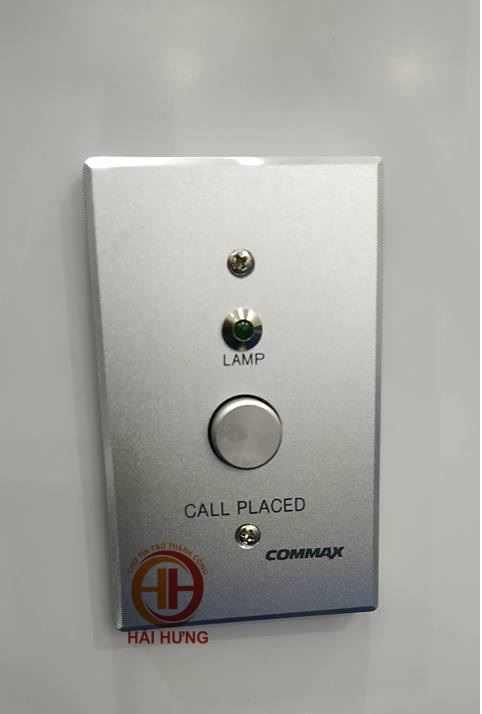

Nút xác nhận hiện diện (PB 500)
Nút xác nhận hiện diện (PB 500)

Thông số kỹ thuật :
  • Vỏ nhôm đúc chống va đập
  • Tích hợp đèn LED báo trạng thái ON hoặc OFF
  • Dạng nút nhấn lắp âm tường.


5. Nút nhấn khẩn cấp trong nhà vệ sinh (ES 400) :

Nút gọi khẩn cấp trong nhà vệ sinh giúp bệnh nhân báo tình trạng khẩn cấp sức khoẻ về máy chủ trực y tá để báo sự trợ giúp khẩn từ y tá bác sĩ
Sau khi bệnh nhân giật dây báo khẩn cấp, tín hiệu được truyền về trung tâm trực của bác sĩ đồng thời chuông báo phát ra âm học báo cấp cứu (còi hú)
Bên cạnh đó đèn hành lang tại cửa phòng lưu bệnh hay đèn báo khu vực cấp cứu sẽ  chớp sáng (quang học) theo màu đỏ ta thường qui định.


Nút xác nhận hiện diện (PB 500)
 Nút nhấn khẩn trong nhà vệ sinh (ES 400)


Thông số kỹ thuật:
Lắp trong nhà vệ sinh.
Kết nối với nút gọi đầu giường.
Mặt có khắc biểu tượng  kèm dây giật kéo dài



>>>Bạn hãy xem ngay Bảng giá hệ thống báo gọi y tá Commax [Liên tục cập nhật 24/24h]


II. Hướng dẫn lắp đặt hệ thống chuông gọi y tá Digital Comax :

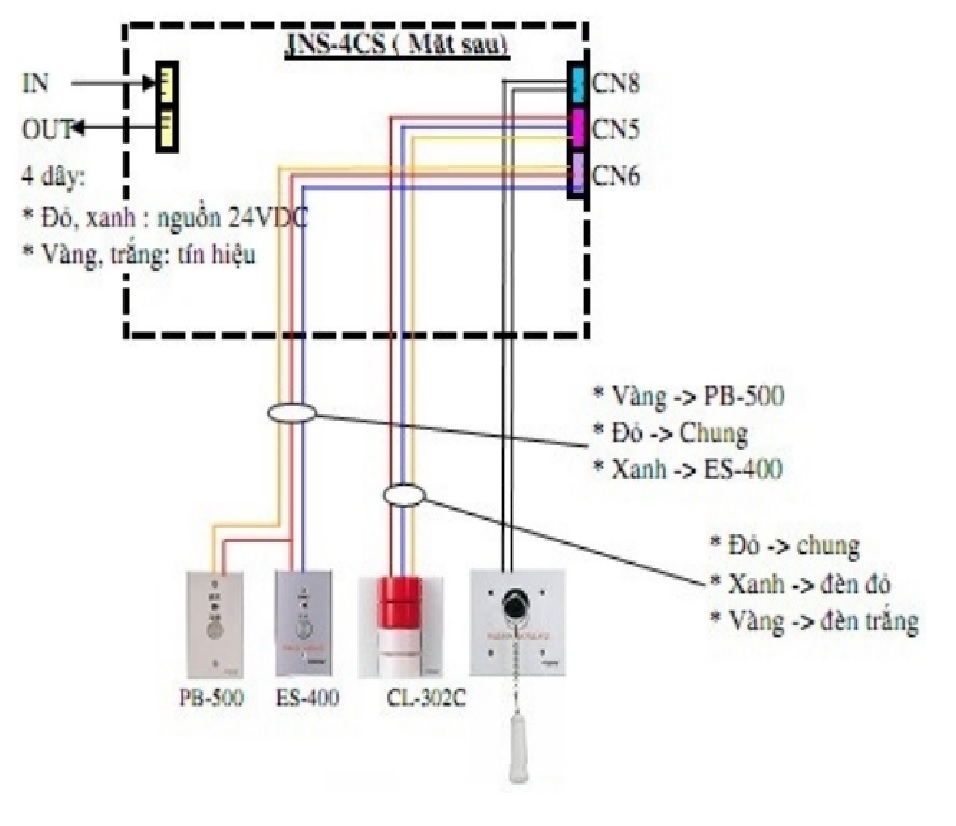

1. Hướng dẫn lắp nút gọi đầu giường JNS 4CS :

Hình ảnh: Cách lắp đặt nút gọi đầu giường JNS 4CS chi tiết
Hình ảnh: Cách lắp đặt nút gọi đầu giường JNS 4CS chi tiết

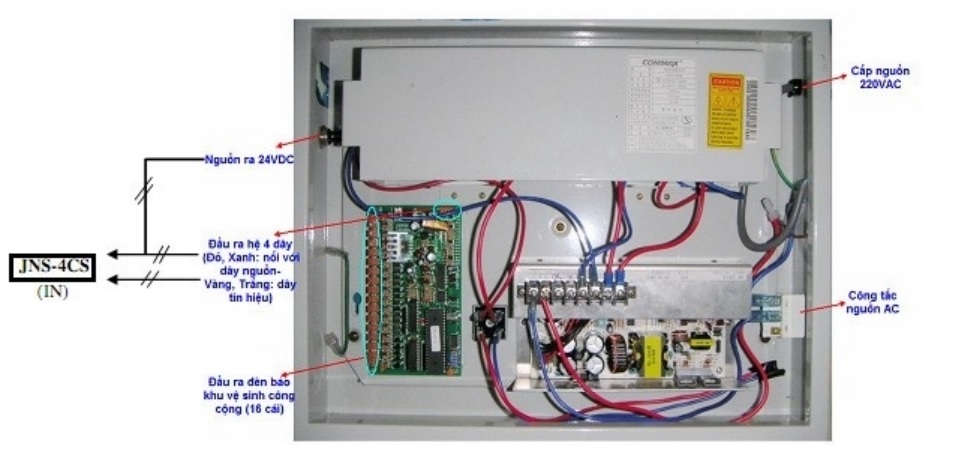

2. Lắp bộ nguồn và điều khiển trung tâm :

Lắp bộ nguồn và điều khiển trung tâm :
Hình ảnh: Cách lắp đặt bộ nguồn và điều khiển trung tâm chi tiết

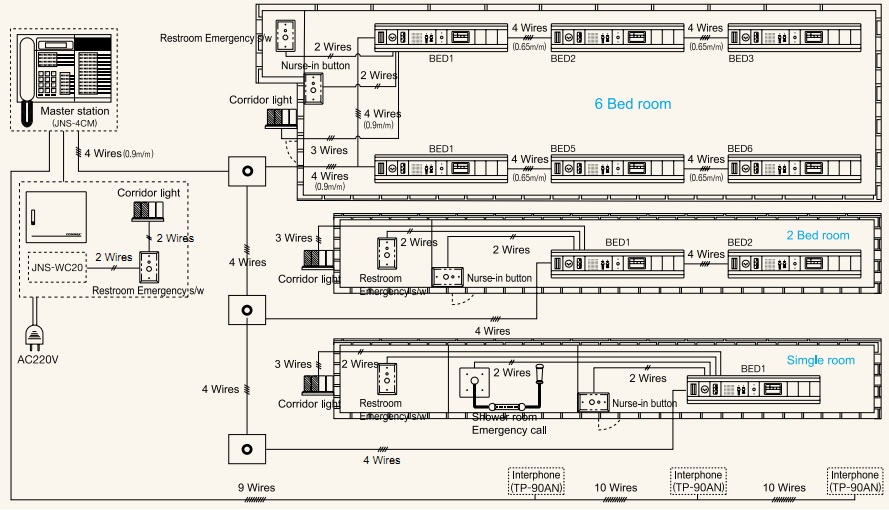

3. Sơ đồ kết nối hệ thống chuông gọi y tá Digital Comax :

Hình ảnh: Sơ đồ lắp đặt hệ thống chuông gọi y tá Digital Commax
Hình ảnh: Sơ đồ lắp đặt hệ thống chuông gọi y tá Digital Commax


III. Cách sử dụng hệ thống chuông gọi y tá Digital Commax :

3.1. Gọi giường bệnh (từ máy chủ)
- Nhấc tay nghe hoặc ấn nút gọi.
- Ấn nút địa chỉ để nói chuyện với bệnh nhân tại giường bệnh.
- Trong lúc đàm thoại, đèn LED xanh tại nút địa chỉ sẽ sáng và màn hình hiển thị: Call xxxx- số phòng & số giường
- Liên lạc trực tiếp với máy đầu giường.

3.2. Chức năng nút gọi đầu giường
3.2.1 Gọi máy chủ từ giường bệnh (gọi y tá)
- Ấn nút Call trên máy đầu giường để liên lạc với máy chủ, tại máy chủ đèn  LED xanh địa chỉ sẽ nháy sáng (cùng với âm thanh melody) và đèn hành lang  màu trắng sẽ nhấp nháy.
- Nếu bệnh nhân ấn nút Cancel cuộc gọi sẽ bị huỷ (màn hình hiển thị: Sub cancel REQ)
3.2.2 Nhấc tay nghe tại máy chủ để trả lời (Đèn LED xanh vẫn sáng, đèn hành lang màu trắng sẽ tắt)
3.2.3 Nếu có thêm bệnh nhân khác gọi đến đang lúc đàm thoại, cuộc gọi sau sẽ chờ và  tự động kích hoạt khi cuộc gọi trước kết thúc.

3.3. Chức năng thông báo chung các phòng (Paging)
- Nhấc tay nghe, đồng thời ấn và giữ nút thông báo chung (Paging) hoặc thông báo nhóm (Group Paging), tất cả các giường hoặc nhóm giường đều được thông báo từ  máy chủ.
- Trong trường hợp sử dụng chức năng thông báo chung hoặc nhóm, không thực hiện được cuộc gọi thông thường hoặc gọi nhân viên hỗ trợ tuy nhiên nút gọi khẩn cấp  trong toilet, nhà tắm và nút hiện diện vẫn hoạt động bình thường.

3.4. Nút hiện diện (lắp tại phòng bệnh, cạnh cửa vào)
3.4.1 Trong trường hợp cần thiết có công tác tại phòng bệnh, y tá sẽ ấn nút “hiện diện” để báo cho máy chủ biết địa điểm bằng đèn hành lang .
3.4.2 Nếu ấn nút hiện diện, đèn hành lang màu trắng sẽ sáng, đèn LED xanh hiển thị  trên máy chủ và màn hình hiển thị: IN PRESENT xxx-Room no.
3.4.3 Nếu y tá  ấn nút gọi tại máy phụ đầu giường trong khi nút hiện diện còn hoạt động -> trạng thái CALL STAFF. Đèn LED địa chỉ phòng đó sẽ nháy màu cam.
3.4.4 Để huỷ trạng thái hiện diện, ấn lại nút hiện diện một lần nữa.

3.5. Nút khẩn cấp (Toilet)
3.5.1 Trong trường hợp khẩn cấp, ấn (kéo) nút để báo tình trạng khẩn cấp về máy chủ.
3.5.2 Trong trường hợp này, đèn đỏ tại mặt công tắc sẽ sáng và đèn hành lang màu đỏ sẽ nhấp nháy. Tại máy chủ, bất chấp các cuộc gọi, đèn LED địa chỉ màu đỏ nhấp nháy và phát âm thanh báo cấp cứu.
3.5.3 Để huỷ, ấn lại nút khẩn cấp 1 lần.

3.6. Nút khẩn cấp (phòng tắm)
3.6.1 Trong trường hợp khẩn cấp, kéo nút để báo tình trạng khẩn cấp về máy chủ.
3.6.2  Trong trường hợp này, đèn hành lang màu đỏ sẽ nhấp nháy. Tại máy chủ, bất chấp các cuộc gọi, đèn LED địa chỉ màu đỏ nhấp nháy và âm thanh báo cấp cứu.
3.6.3 Để huỷ, kéo nút lại lần nữa.
* Gọi cấp cứu khẩn  cấp từ nhà  vệ sinh và phòng tắm là ưu tiên  1 (cao nhất)

3.7. Gọi nhân viên hỗ trợ (Staff Call)
3.7.1 Trong trường hợp không thể xử lý một mình, cần thêm hỗ trợ từ phòng trực,  y tá tại phòng bệnh có thể gọi cho máy chủ tại phòng y tá trực thông qua nút Call ở máy đầu giường bất kỳ. Do khi vào phòng bệnh y tá đã ấn nút “hiện diện” nên:
Trạng thái Staff Call = Nút “hiện diện” + Nút “Call” đầu giường
3.7.2 Lúc này tại đèn hành lang đèn trắng + đèn đỏ nhấp nháy sẽ tự động sáng. Đèn LED màu cam tại máy chủ sẽ nhấp nháy kèm theo âm thanh còi cảnh sát. Các cuộc gọi khác sẽ không được thực hiện ở trạng thái này.
* Ở một vài nơi còn gọi chức năng  này là báo động “Code Blue”
3.7.3 Để tắt nút hiện diện, ấn nút lần nữa.
3.7.4 Cuộc đàm thoại sẽ được tiến hành khi máy chủ nhận cuộc gọi, lúc đó nó sẽ ở  trạng thái “ hiện diện”.

3.8. Nút khẩn cấp (Toilet công cộng)
3.8.1  Trong trường hợp khẩn cấp, ấn (kéo) nút để báo tình trạng khẩn cấp đến máy chủ, một máy chủ có thể kết nối đến 16 nút.
3.8.2 Trong trường hợp này, đèn hành lang tại vị trí nhà vệ sinh công cộng đó sẽ sáng.
3.8.3 Máy chủ sẽ được cảnh báo trực tiếp bằng đèn LED màu đỏ nhấp nháy tại địa chỉ đó (nhà vệ sinh công cộng) và âm thanh cấp cứu.
3.8.4 Ấn nút gọi khẩn cấp lần nữa để tắt.
