Giới thiệu hệ thống chuông báo gọi y tá NHX Aiphone - Nhật Bản

24/03/2017 13:06

Hệ thống chuông báo gọi y tá NHX Aiphone là một hệ thống gọi y tá trực đang được thông dụng tại Nhật Bản, là một hệ thống rất hữu ích và cải thiện tình trạng theo dõi bệnh nhân và cung cấp sức khỏe cho bệnh nhân cũng như sự chăm sóc tận tình nhất của y tá tới tất cả bệnh nhân

I. Hệ thống gọi y tá trực NHX Aiphone được sử dụng rộng dãi:

Ngoài nhu cầu sử dụng trong các bệnh viện là chuông báo gọi y tá thì hệ thống NHX còn có thể sử dụng tại rất nhiều nơi, với nhu cầu sử dụng là  hệ thống thông tin liên lạc nội bộ nên phạm vị ứng dụng cũng được mở rộng ra ngoài bệnh viện ví dụ như :

  • Quốc phòng và quân đội khi có nhu cầu thông tin liên lạc nội bộ àn toàn, bí mật và thông suốt ..
  • Giáo dục như là các trường đại học , trung tâm và các viện nghiên cứu quy mô lớn
  • Các nhà máy và doanh nghiệp sản xuất lớn , các tập đoàn kinh tế ….



II. Giới thiệu hệ thống chuông báo gọi y tá NHX Aiphone:

1. Mô phỏng cách thức hoạt động của hệ thống báo gọi y tá:

Hình 1: Sơ đồ hệ thống
Hình 1: Sơ đồ hệ thống



  • Hệ thống gồm có máy chủ

  • Máy con

  • Bộ xử lý trung tâm

  • Chốt dật nhà vệ sinh

  • Đèn báo các cuộc gọi

Các thiết bị trong hệ thống đều được kết nối với máy chủ , máy chủ làm nhiệm vụ thu thập và xử lý thông tin từ tác thiết bị đầu vào .


2. Các thiết bị có trong hệ thống chuông báo gọi y tá NHX Aiphone:

2.1. Bộ xử lý trung tâm - Máy chủ NHX-80X:

Hình 2: Bộ xử lý trung tâm

Hình 2: Bộ xử lý trung tâm


  • Bộ xử lý trung tâm là bộ não của hệ thống ,điều khiển toàn bộ hoạt động của hệ thống  , tất cả các thiết bị đều được kết nối với bộ xử lý trung tâm

  • Cấp nguồn cho toàn bộ hệ thống .

  • Có từ 1-8 cổng kết nối , mỗi cổng kết nối có thể kết nối tới 10 máy con

Hình 3: Hình ảnh mặt trước và ngang bộ xử lý trung tâm

Hình 3: Hình ảnh mặt trước và ngang bộ xử lý trung tâm


1: LED xanh báo nguồn                         2: Chốt vỏ                        3: Nút nguồn



2.2. Máy chủ NHX-50M

Máy chủ NHX-50M
Hình 4: Máy chủ NHX -50M



  • Là thiết bị thông tin liên lạc của điều dưỡng được đặt tại phòng điều dưỡng viên

  • Máy chủ NHX-50M là máy có thể kết nối được 50 máy con nếu cần mở rộng hệ thống có thể ghép thêm phần NHX30G để kết nối tối đa là 80 máy con

  • Trên máy chủ có đèn LED, loa ngoài, tay nghe , đèn báo số phòng máy con…

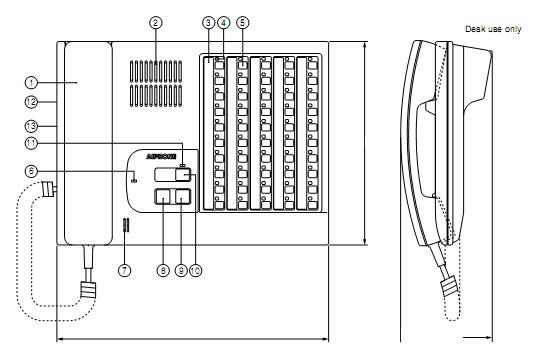

Hình 4: Máy chủ NHX -50M

1: Tay nghe
2: Loa ngoài
3: Ký hiệu gường bệnh
4,5 Nút và đèn báo phòng bệnh
6: Đèn báo nguồn vào
7: Micro phone

8: Nút OFF
9: Nút TALK
10: Nút TONE – OFF
11: Đèn báo cuộc gọi chờ
12: Nút chỉnh âm lượng nhận cuộc gọi
13:  Nút chỉnh âm lượng chu



2.3. Máy con NH-1SA/A:

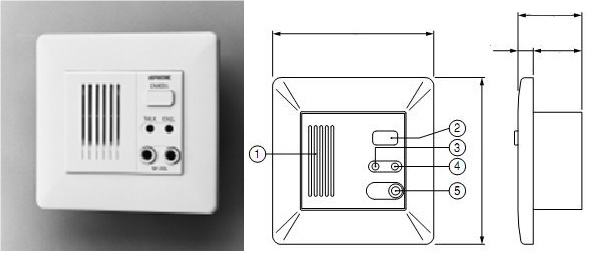

Hình 6: Máy con 1 giắc cắm và 2 giắc cắm

Hình 6: Máy con 1 giắc cắm và 2 giắc cắm

1: Loa ngoài                                               4: Led call
2: Nút Cancel                                             5: giắc cắm cho nút gọi đầu giường
3: Led talk



  • Máy con là thiết bị được đặt trong phòng bệnh nhân

  • Máy con có 2 dạng là máy 1 rắc giao tiếp và máy 2 rắc giao tiếp



2.4. Chốt dật thực hiện cuộc gọi khẩn cấp - NBR - 7AS

Hình 7: Chốt dật cho khu vực điều giưỡng và phòng tắm hoặc WC
Hình 7: Chốt dật cho khu vực điều giưỡng và phòng tắm hoặc WC


  • Chốt gọi được sử dụng trong Phòng tắm trong trường hợp trường hợp khẩn cấp.

  • Chốt gọi khẩn cấp được lắp trong phòng Toilet của Phòng Bệnh Nhân và khu vực cấp cứu Staff call



2.5. Hệ thống đèn và chuông báo:

Đèn báo cửa phòng NHR-4AHình 8: Đèn báo hiệu khi bệnh nhân cần sự trợ giúp của điều dưỡng

Hình 8: Đèn báo hiệu khi bệnh nhân cần sự trợ giúp của điều dưỡng


  • Đèn hành lang được kết nối với phòng bệnh nhân , trong vỏ đèn có 2 bóng đèn đỏ và trắng.

  • Đèn trắng sáng khi có cuộc gọi thường từ máy con , đèn đỏ sáng khi có cuộc gọi khẩn cấp từ phòng tắm hoặc rắc khẩn cấp từ máy con



2.6. Hệ thống giắc cắm:

Hình 10: Ảnh nút gọi điều dưỡng và giắc cắm chờ
Hình 10: Ảnh nút gọi điều dưỡng và giắc cắm chờ



  • Nút bấm đầu giường bênh nhân được ròng tới máy con và cắm vào rắc trên máy con , trên đầu có màu da cam

  • Giắc cắm chờ được cắm vào lỗ còn lại trên máy con khi chưa có nhu cầu sử dụng cho 2 giường bệnh


>> Xem ngay Báo giá hệ thống NHX Aiphone - Chính hãng với từng thiết bị


III. Hướng dẫn sử dụng hệ thống gọi y tá trực NHX Aiphone

1. Thực hiện gọi và nhận cuộc gọi từ máy chủ

  • Có 2 cách cho máy chủ gọi đi .

  • Bấm số máy con ‘ số máy phòng bệnh nhân’ và nhấn nút TALK trên máy chủ

  • Nhắc tay nghe lên và bấm sô máy phòng bệnh nhân

  • Nhận cuộc gọi từ bệnh nhân

  • Có 2 cách nhận cuộc gọi đó là nhấn nút TALK để trao đổi qua loa ngoài hoặc nhắc máy để nghe qua tay cầm



2. Thực hiện gọi và nhận cuộc gọi từ máy con:
Bệnh nhân muốn gọi điều dưỡng trong trường hợp bình thường chỉ cần bấm vào nút màu da cam được lắp đặt ngay đầu dường bệnh nhân. Bệnh nhân sẽ trao đổi với điều dưỡng qua loa ngoài hoặc micro trên máy con

3. Thực hiện cuộc gọi khẩn cấp từ máy con và chốt trong nhà vệ sinh, phòng tắm:

Bệnh nhân chỉ cần dật nút gọi khẩn cấp trong nhà vệ sinh là hệ thống sẽ tự thông báo trường hợp cần hỗ chợ khẩn cấp đèn hành lang sáng đỏ , chuông trên máy chủ đổ chuông dồn dập hơn để nhắc nhở các y tá đến sớm.


4. Thực hiện cuộc gọi khẩn cấp từ máy con:

Trong TH khẩn cấp bệnh nhân rút rắc cắm ra khỏi máy con thông tin cuộc gọi khẩn cấp sẽ được truyền tới máy chủ. Lúc này điều dưỡng nhấn nút TONE OFF và đến ngay phòng có tín hiệu khẩn cấp


5. Thực hiện cuộc gọi khẩn cấp từ nhà vệ sinh - phòng tắm:

Trong trường hợp khẩn cấp Bệnh nhân giật chốt có dây kéo dài thả xuống, được đặt tại Phòng tắm của phòng Bệnh nhân, đèn Call Led đỏ tại chốt giật sáng.


6. Các kiểu tín hiệu chuông và đèn báo:
6.1. Trường hợp cuộc gọi thông thường:

  • Cuộc gọi thông thường từ máy con

  • Đèn led call sáng đỏ tại máy con , đèn hành lang sáng trắng  , đèn khu vực sáng chuông trên máy chủ đổ 6s /lần và đèn báo số phòng trên máy chủ nháy 2s/ lần Chuông trên Máy trạm đổ 6s một lần và đèn máy trạm hành lang sáng 2s một lần, báo hiệu cuộc gọi từ phòng bệnh đang được thực hiện

  • Nếu không kết nối được bệnh nhân ấn nút cancel để thực hiện lại cuộc gọi vào lần sau

  • Khi kết nối thành công đèn trên máy con sáng xanh lá và đèn hành lang tắt


6.2. Trường hợp cuộc gọi khẩn cấp:

  • Cuộc gọi khẩn cấp từ máy con

  • Tại máy chủ chuông lặp lại sau 0.5s đèn hành lang sáng trắng. đèn đỏ trên máy chủ nháy 0,4s / lần

  • Cuộc gọi khẩn cấp từ phòng tắm , vệ sinh

  • Chuông đơn, lặp lại sau 2s ,Nhấp nháy liên tục 2 lần sau1.8s một lần , đèn hành lang nháy sáng màu đỏ


>> Xem thêm Hướng dẫn lên cấu hình hệ thống chuông báo gọi y tá NHX Aiphone
