Giới thiệu hệ thống Intercom IP BASIP cho tòa nhà, chung cư

3. Tính năng của Hệ thống IP intercom kiểm soát ra vào

• Nhận hình ảnh và âm thanh 2 chiều từ khách.
• Giao tiếp rảnh tay (Hands-free).
• Liên lạc hai chiều giữa căn hộ và trạm bảo vệ.
• Nhận tín hiệu chuông gọi từ cửa căn hộ hoặc sảnh.
• Gọi bảo vệ trong tình huống thông thường và khẩn cấp.
• Mở cửa từ màn hình trong nhà.
• Mở cửa từ bảng liên lạc sau khi xác thực thẻ.
• Mở cửa từ trạm bảo vệ.
• Mở cửa bằng thẻ từ.
• Mở cửa bằng nút nhấn thoát từ bên trong.
• Mở cửa khẩn cấp bằng nút khẩn cấp.
• Gọi thang máy từ màn hình căn hộ, bảng sảnh hoặc đầu đọc thẻ.
• Đóng relay bấm tầng cho khách từ màn hình căn hộ hoặc ứng dụng  trên điện thoại.
• Giới hạn tầng sử dụng thang máy theo quyền truy cập.
• Điều khiển thang máy thông qua tiếp điểm khô.
• Xác thực thẻ từ để mở cửa và/hoặc gọi thang.
• Cấp nguồn qua PoE cho các thiết bị IP.
• Thoát hiểm an toàn khi có sự cố

4. Giải pháp tổng thể

Hệ thống được thiết kế nhằm đảm bảo an ninh, kiểm soát ra vào và liên lạc nội bộ trong tòa nhà/căn hộ.

Hệ thống cho phép gọi từ sảnh lên căn hộ, gọi tới bảo vệ, điều khiển thang máy (gọi thang lên tầng của chủ nhà, đưa thang xuống sảnh, đóng relay bấm tầng cho khách, xuất QR code để đi thang máy). Ngoài ra còn tích hợp các chức năng cơ bản của hệ thống chuông hình như liên lạc nội bộ, giám sát hình ảnh,...

5. Mô tả giải pháp kết nối của chuông hình

5.1. Nguyên lý hoạt động

• Tại sảnh: Khi khách gọi lên căn hộ, tín hiệu hình ảnh và âm thanh truyền trực tiếp qua mạng IP đến indoor monitor của căn hộ. Chủ hộ có thể bấm mở cửa hoặc kích hoạt relay điều khiển thang máy cho khách.
• Tại căn hộ: Màn hình indoor monitor nhận cuộc gọi, hiển thị hình ảnh khách, cư dân có thể:
  • Mở khóa cửa sảnh thang máy, đồng thời gọi thang máy xuống sảnh.
  • Gọi thang máy lên tầng của căn hộ thông qua màn hình.
• Trên ứng dụng điện thoại: nhận cuộc gọi, hiển thị hình ảnh khách, gọi thang máy, cư dân có thể xuất QR code cho phép khách mở cửa sảnh, bấm tầng thang máy với số lần nhất định
• Bảo vệ/trung tâm: Nhận và giám sát các cuộc gọi khẩn cấp, hỗ trợ
• Điều khiển thang máy:
  • Khi xác thực mở cửa tại sảnh, hệ thống tự động gọi thang xuống sảnh.
  • Cho phép chủ nhà dùng thẻ từ hoặc QR code để đi lên tầng của mình.
  • Khi khách đến, chủ hộ đồng ý gửi lệnh từ màn hình, hệ thống gửi lệnh đóng relay điều khiển bảng gọi tầng, cho phép khách bấm nút chọn tầng căn hộ.
• Bảo mật dữ liệu:
  • Truyền thông TCP/IP có mã hóa.
  • Phân quyền người dùng qua phần mềm quản lý.
  • Lưu trữ sự kiện truy cập và cuộc gọi trên server trung tâm.

5.2. Sơ đồ nguyên lý phần thang máy

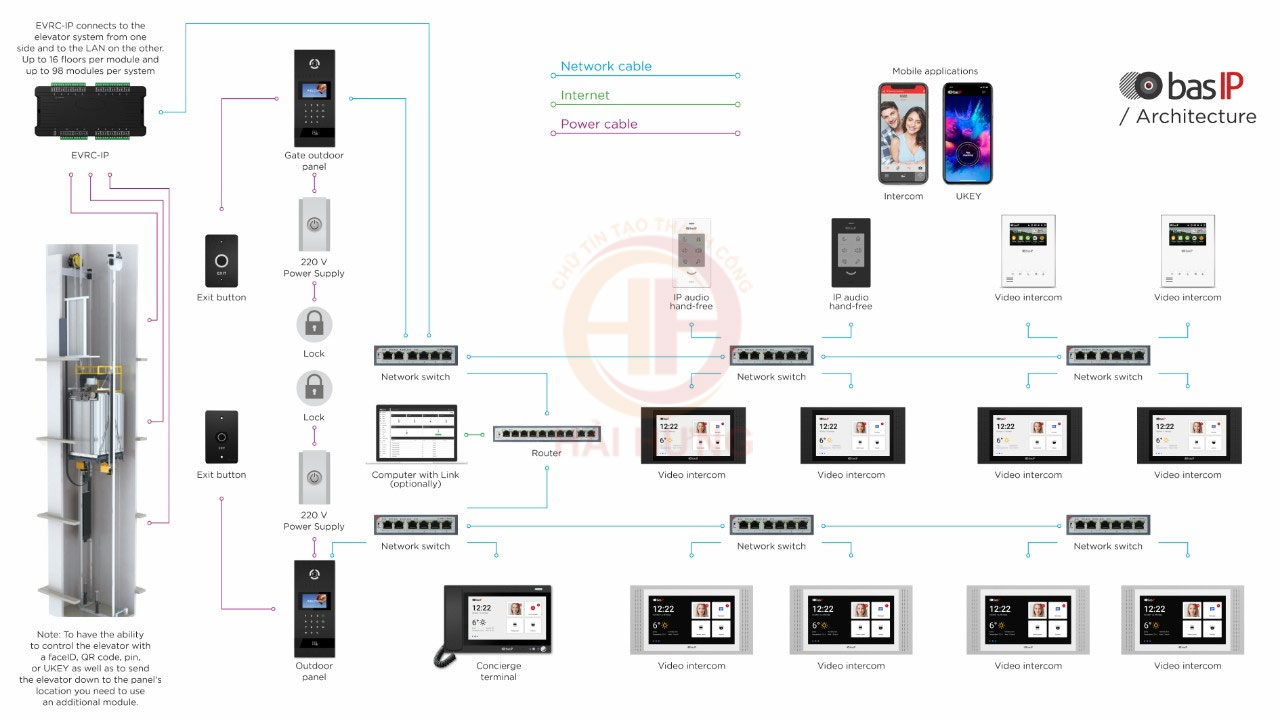

Sơ đồ kết nối hệ thống

• Bộ điều khiển EVRC-IP lắp trong cabin thang máy để phân tầng, chỉ cho phép bấm tầng khi được cấp quyền

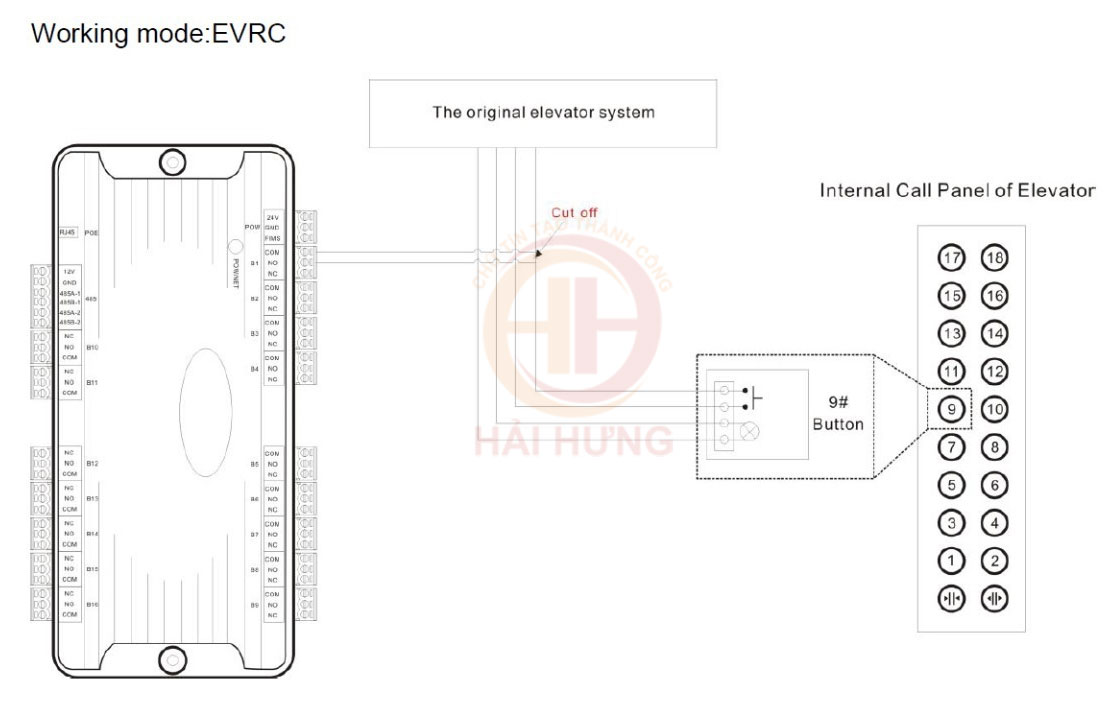

Sơ đồ nguyên lý đấu nối kết nối với nút bấm trong cabin thang máy

• Bộ điều khiển EVRC-IP được đấu nối trực tiếp với các nút gọi tầng trong cabin thang máy, giữ vai trò ngắt tín hiệu giữa nút bấm và bộ điều khiển trung tâm. Khi chưa có lệnh, tín hiệu từ nút bấm sẽ bị chặn. Khi nhận được lệnh điều khiển, EVRC sẽ kích hoạt relay tương ứng để đóng mạch nút bấm, cho phép tín hiệu được truyền về bộ điều khiển trung tâm của thang máy khi nhấn nút chọn tầng. Tín hiệu điều khiển có thể được gửi từ màn hình căn hộ, đầu đọc thẻ trong thang, lobby tại sảnh hoặc ứng dụng trên điện thoại.
• Bộ điều khiển EVRC-IP kết nối với nút bấm gọi thang ở sảnh thang máy, cho phép chủ nhà gọi thang lên tầng của chủ nhà, hoặc điều thang xuống sảnh

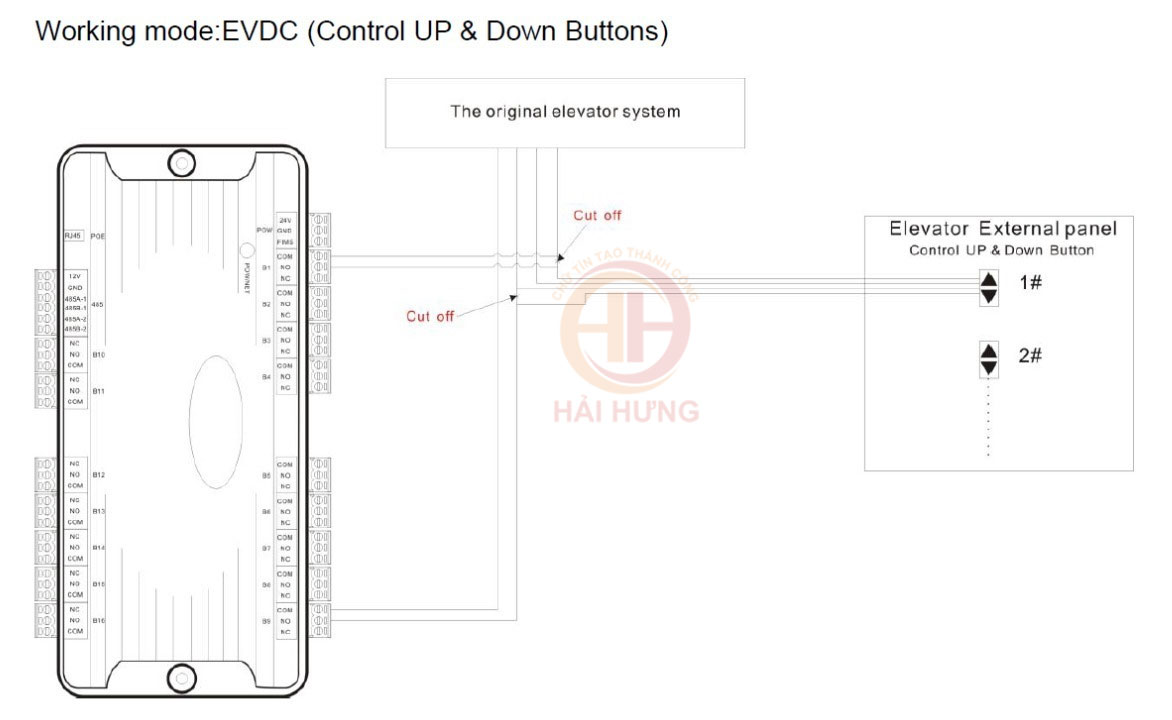

Sơ đồ nguyên lý đấu nối kết nối với nút bấm trong cabin thang máy

• Bộ điều khiển EVRC-IP được đấu nối trực tiếp với các nút gọi thang ở sảnh thang máy. Khi có tín hiệu từ màn hình sẽ cho phép bấm gọi thang.
• Hệ thống sẽ bao gồm 4 loại bộ điều khiển EVRC-IP cài 3 chế độ khác nhau để thực hiện việc điều khiển thang máy:
  • Bộ cài chế độ Call up: Dùng gọi thang lên tầng chủ nhà từ màn hình căn hộ
  • Bộ cài chế độ Call down: Dùng đóng relay bấm tầng cho khách từ màn hình căn hộ
  • Bộ cài chế độ Access control manual: Dùng đóng relay bấm tầng cho chủ nhà khi nhận lệnh từ đầu đọc thẻ trong thang máy
  • Bộ cài chế độ Auto call when opening the lock: Dùng để gọi thang xuống sảnh khi mở cửa từ lobby sảnh.
• Số lượng thiết bị có thể thay đổi phụ thuộc vào số tầng và vị trí lắp đặt.

6. Kịch bản ra vào tòa nhà

• Chủ nhà:
  • Đi đến sảnh thang máy.
  • Dùng thẻ từ hoặc QR code tại đầu đọc để mở cửa sảnh.
  • Vào sảnh, gọi thang xuống.
  • Khi vào thang máy, tiếp tục dùng thẻ từ hoặc QR code tại đầu đọc để kích hoạt relay của tầng đã được cài sẵn, bấm chọn tầng.
  • Thang máy đưa chủ nhà lên đúng tầng của mình.
• Khách:
• Đến sảnh thang máy và gọi cho chủ nhà qua điện thoại sảnh.
• Chủ nhà đồng ý thì có thể:
  • · Bấm mở cửa sảnh và gọi thang từ màn hình trong nhà
  • · Gửi mã QR để khách tự mở cửa sảnh, gọi thang và được cấp quyền chọn tầng qua ứng dụng trên điện thoại.
• Chủ nhà gửi lệnh từ màn hình để đóng relay cho phép khách chọn tầng căn hộ.
• Khách chờ thang xuống, vào thang và được phép bấm chọn tầng của chủ nhà để đi lên.

7. Bảng cấu hình kỹ thuật thiết bị trong hệ thống

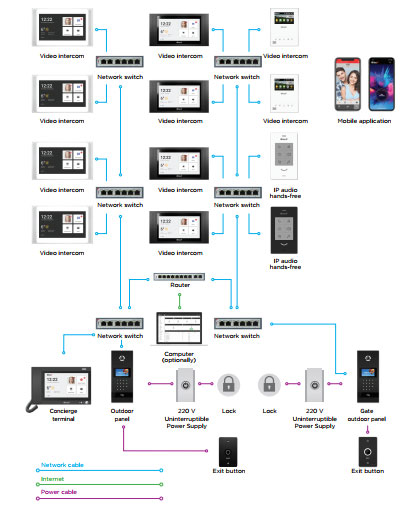

8. Sơ đồ kết nối hệ thống

9. Lập trình và tích hợp

• Yêu cầu chung

Thiết bị đồng bộ cùng hãng sản xuất

Hệ thống chuông hình tòa nhà (Thiết bị đầu cuối, switch,..) cần phải được lắp đặt, kết nối hệ thống theo đúng hướng dẫn của nhà sản xuất và được cấp nguồn trước khi tiến hành lập trình / cài đặt và tích hợp hệ thống.

• Quy trình Lập trình / cấu hình và tích hợp hệ thống
  • Bước 1: Kiểm tra các thiết bị trong hệ thống xem đã được kết nối tín hiệu và cấp nguồn theo hướng dẫn của nhà sản xuất
  • Bước 2: Kết nối máy tính với mạng LAN của hệ thống chuông hình ( có internet để kết nối máy chủ của hãng), Tiến hành kiểm tra tín hiệu của  từng thiết bị trong hệ thống
  • Bước 3:  Kỹ thuật viên tiến hành lập trình/ cấu hình và tích hợp theo yêu cầu của hệ thống
