Biện pháp thi công hệ thống chuông báo gọi y tá Commax

15:21 | 03/02/2017
Hãy cùng Hải Hưng tìm hiểu về biện pháp thi công hệ thống Commax với trình độ chuyên nghiệp nhất, hãy cùng lắp đặt một hệ thống chuông báo gọi y tá Commax chuẩn và an toàn.
Để lắp đặt được một hệ thống chuông báo gọi y tá cũng khá phức tạp, tuy nhiên để lắp đặt được các bạn cần phải tìm nhưng hiện nay nguồn thông tin đang còn ít về chuông báo gọi y tá. Thì hôm nay Hải Hưng xin cung cấp cho các bạn về Biện pháp thi công hệ thống chuông báo gọi y tá Commax để các bạn có thể lắp đặt một các dễ dàng hơn.

* Các phụ kiện cần thiết khi lắp đặt:

1. Cáp tín hiệu :
- Sử dụng cáp tín hiệu UTP CAT 5e làm cáp truyền thông toàn hệ thống, bao gồm cáp trục chính từ bộ điều khiển trung tâm (Zone Controller) đến từng nút gọi đầu giường và các kết nối cho nút hiện diện, đèn báo cửa
- Cáp nguồn 2 X 1.5mm2 cáp nguồn 24VDC trục chính từ bộ điều khiển trung tâm (Zone Controller) đến từng nút gọi đầu giường.

2. Ống luồng dây
- Sử dụng ống nhựa cứng PVC D20 thi công trục chính hành lang
- Khuyến cáo nên sử dụng ống nhựa cứng PVC D20 thi công cho toàn hệ thống (bao gồm nút gọi đầu giường, nút báo hiện diện và đèn báo cửa phòng ….), tránh sử dụng nẹp nhựa thi công vì tính an toàn, thẩm mỹ và độ bềnh không cao.

3. Đế thi công cho nút gọi đầu giường
- Theo thiết kế nhà sản xuất hãng Commax (theo đề xuất yêu cầu ) thì  nút gọi đầu giường chỉ có tính năng lắp trên trungking đầu giường, không sản xuất đế chuyên dụng để lắp thiết bị thi công dạng nổi.
- Theo thực tế tại công trình, hiện tại phần xây dựng đã hoàn thiện cho nên việc lắp thiết bị phải thận trọng và đưa ra phương án cho hợp lý mặt thẩm mỹ.



* Các thiết bị chính và cách lắp đặt:

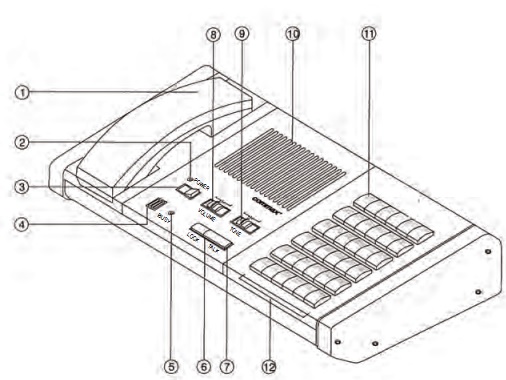

1. Máy chủ Commax:

Máy chủ Commax1. Tay cầm
2. Đèn báo tín hiệu
3. Công tắc nguồn
4. Mic thu
5. Đèn báo tín hiệu đang bận
6. Nút khóa: Chỉ gọi đến, hoặc gọi đi
7.  Nhấn nút: Để nói chuỵện
8. Điều chỉ giọng nói: Cao, trung, thấp
9. Giai điệu: Điều chỉnh tín hiệu cao, trung, thấp
10 Speaker: Loa
11. Phím bấn số phòng

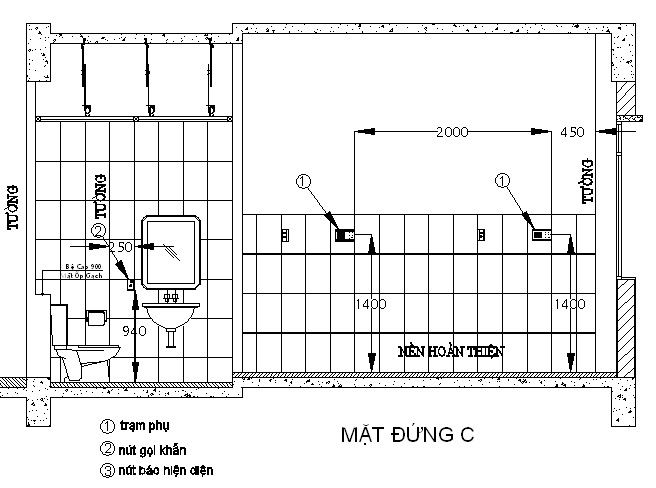

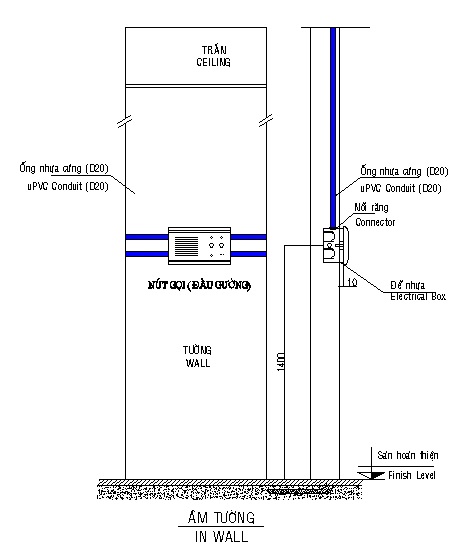

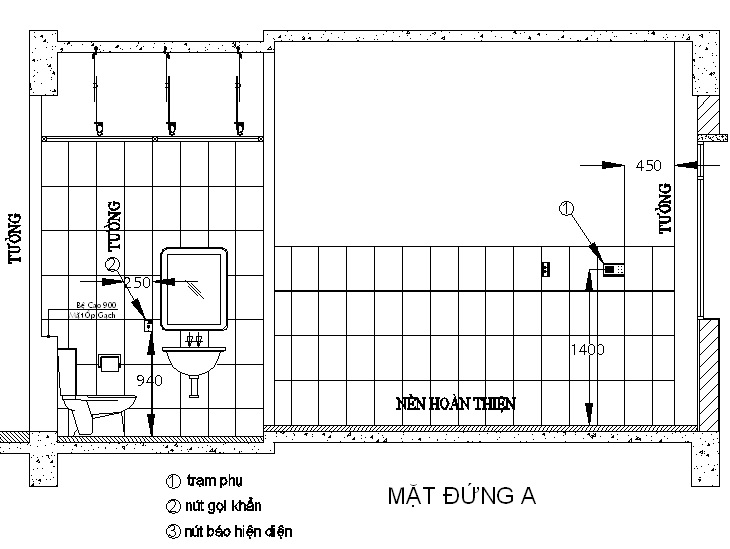

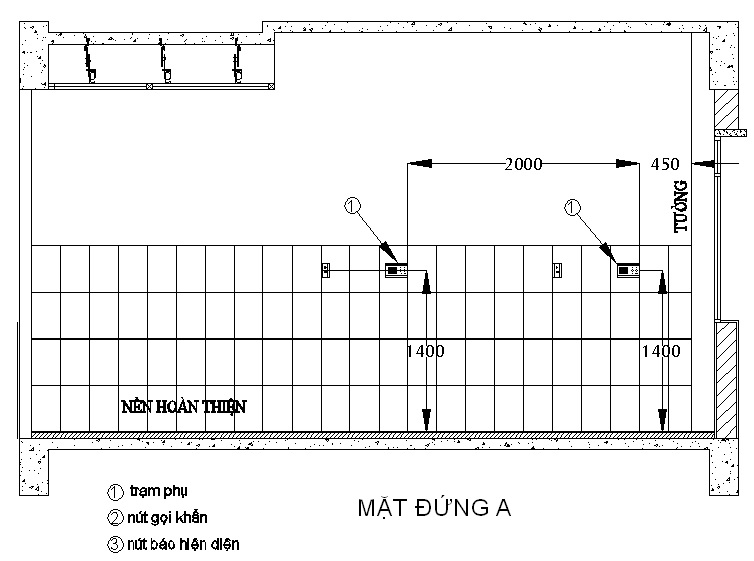

2. Nút gọi đầu giường:

Nút gọi đầu giường

Nút gọi đầu giường
Nút gọi đầu giường


Nút gọi đầu giường

Nút gọi đầu giường

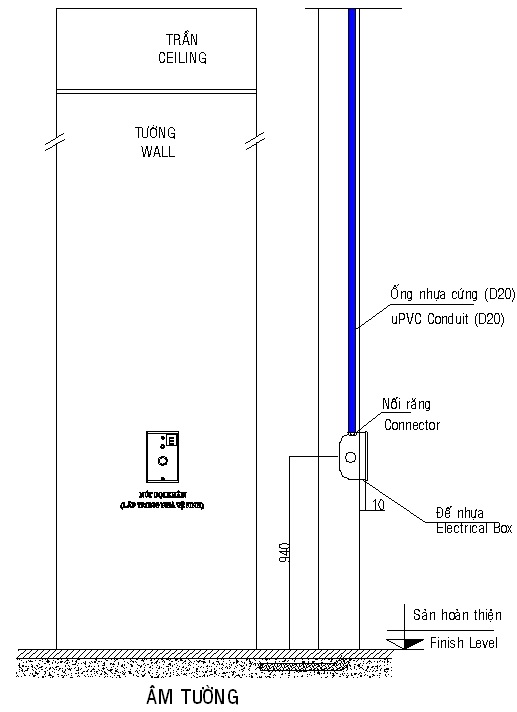

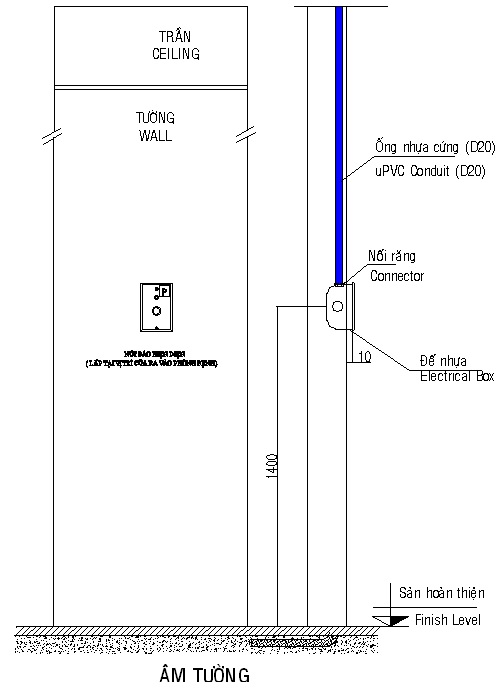

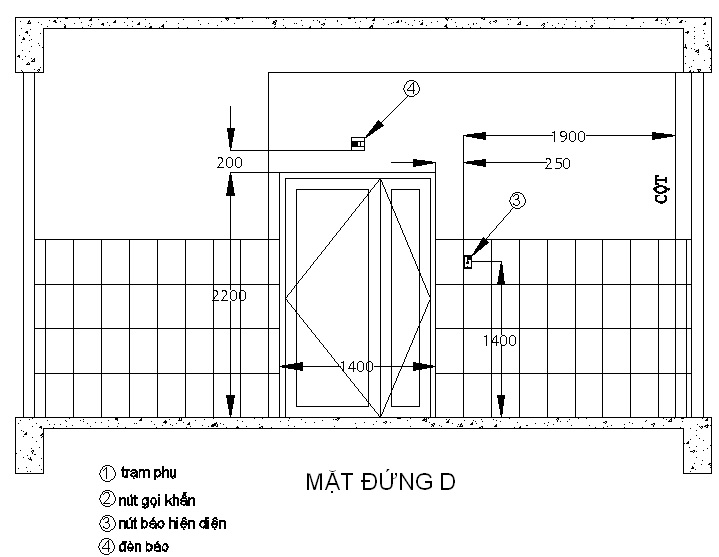

3. Nút gọi khẩn cấp Toilet:

Nút gọi khẩn cấp Toilet         Nút gọi khẩn cấp Toilet

Nút gọi khẩn cấp Toilet

Nút gọi khẩn cấp Toilet

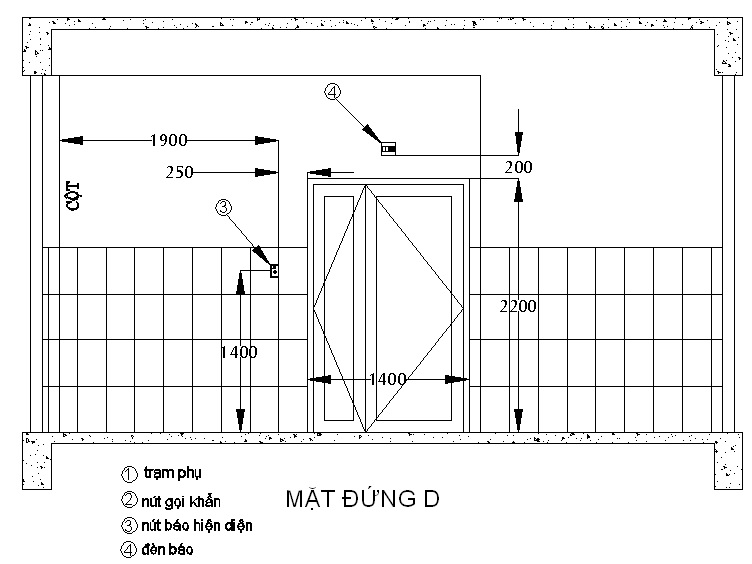

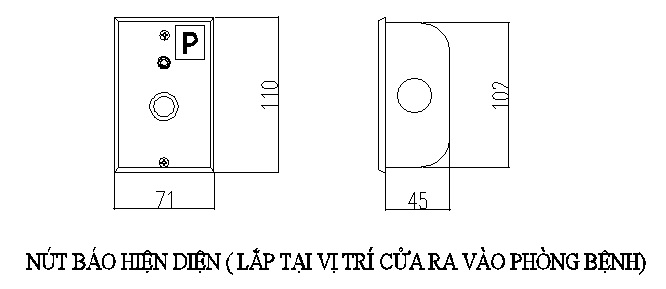

4. Nút xác nhận hiện diện:

Nút xác nhận hiện diện

Nút xác nhận hiện diện


Nút xác nhận hiện diện

Nút xác nhận hiện diện

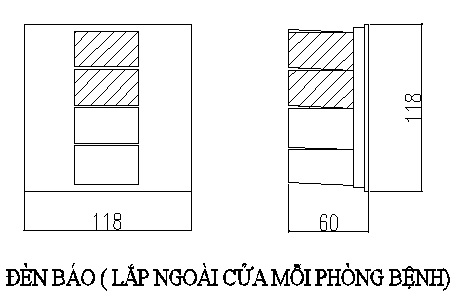

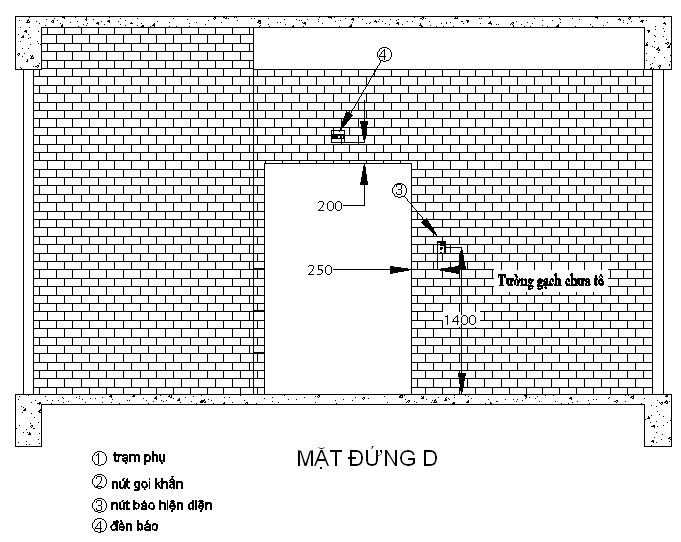

5. Đèn báo cửa phòng:

Đèn báo cửa phòng

Đèn báo cửa phòng



Hình ảnh thi công thực tế:

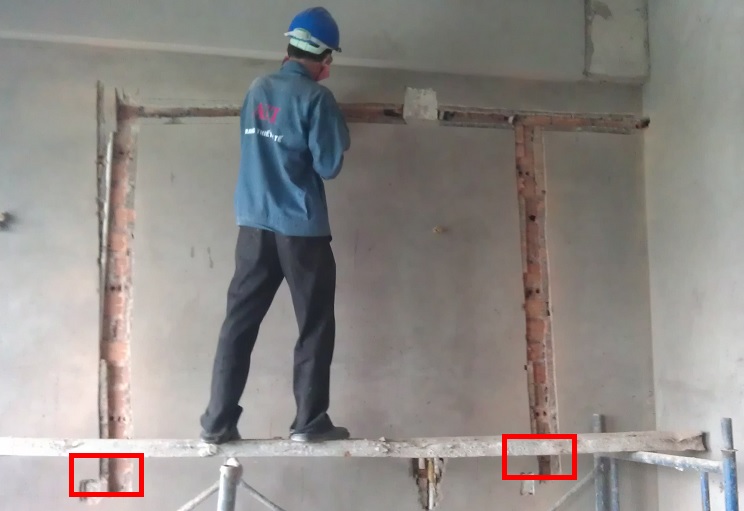

Thi công cắt tường cho vị trí nút gọi đầu giường
Hình 1 : Thi công cắt tường cho vị trí nút gọi đầu giường

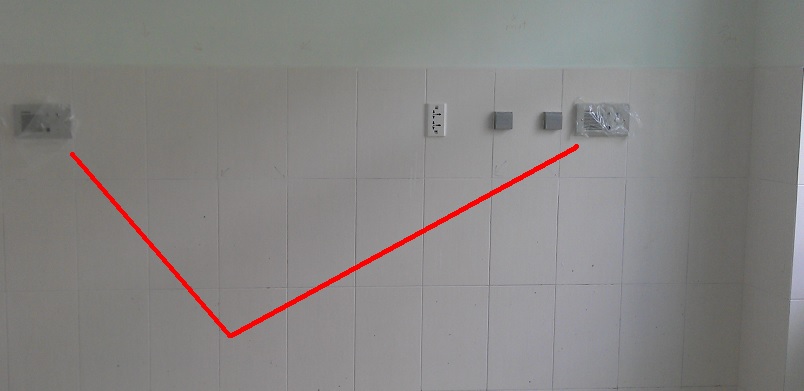

Thi công lắp âm tường cho vị trí nút gọi đầu giường
Hình 2 : Thi công lắp âm tường cho vị trí nút gọi đầu giường

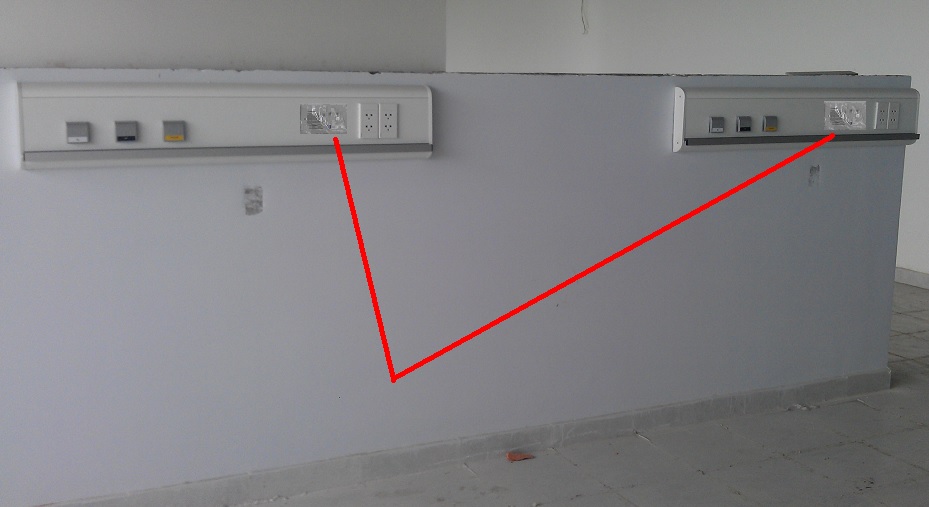

Thi công lắp trên trungking cho vị trí nút gọi đầu giường
Hình 3 : Thi công lắp trên trungking cho vị trí nút gọi đầu giường

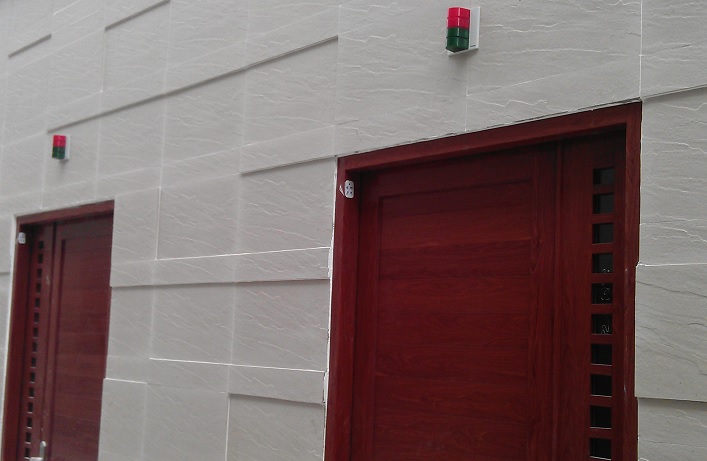

Thi công lắp trên âm cho vị trí đèn báo cửa
Hình 3 : Thi công lắp trên âm cho vị trí đèn báo cửa



Trên đây Hải Hưng vừa cùng các bạn tìm hiểu biện pháp thi công hệ thống chuông báo gọi y tá Commax, quý khách hàng có nhu cầu lắp đặt hay cần tư vấn gì thêm hãy gọi ngay cho Hải Hưng để nhận được nhiều ưu đãi ngay hôm nay.
