Giải pháp chuông cửa có hình Panasonic cho tòa nhà, chung cư 2020

07/04/2020 12:16

Giải pháp chuông cửa có hình Panasonic là một giải pháp tối ưu toàn diện cho các chung cư, căn hộ cao cấp, với quy mô quản lý hiệu quả rất thích hợp cho các khu ở tập trung và đem lại sự an toàn và linh hoạt cho cả tòa nhà

1. Các phương án ra vào của tòa nhà, chung cư cao cấp hiện nay:

* Phương án 1: Chỉ kiểm soát đối với cửa sảnh, qua được sảnh sẽ tự do sử dụng thang máy

- Đối với chủ nhà: Chủ nhà  bấm mã số hoặc quẹt thẻ ở cửa sảnh để mở cửa, sau đó vào thang máy về phòng.
- Đối với khách : Khách gọi điện cho chủ nhà, chủ nhà bấm nút mở cửa sảnh cho khách đi vào. Sau đó khách tự do dùng thang máy.
Ưu điểm: Tiết kiệm chi phí vì không phải lắp thêm các bộ kiểm soát ra vào, điều khiển thang máy
Nhược điểm: Không kiểm soát được khách ra vào tòa nhà.

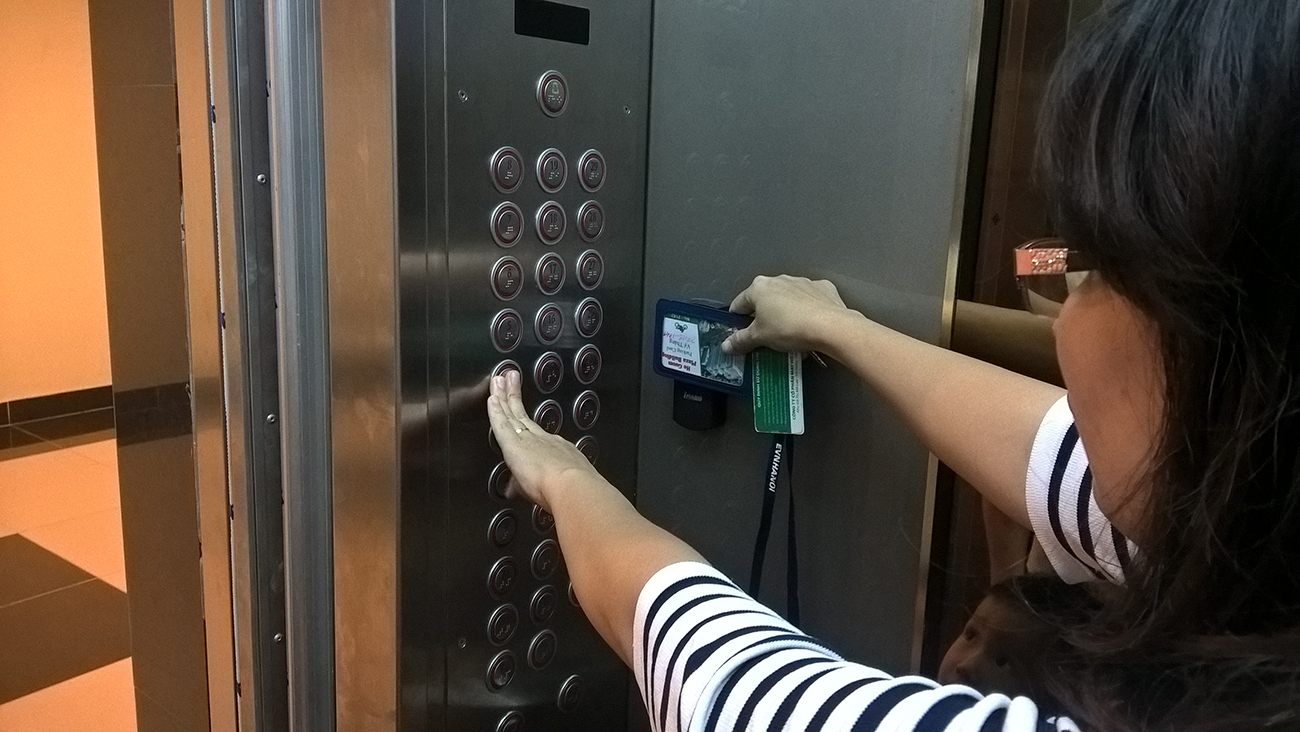

Kiểm soát ra vào trong thang máy của chung cư
Kiểm soát ra vào trong thang máy của chung cư


* Phương án 2: Kết hợp bộ điều khiển thang máy

- Đối với chủ nhà: Chủ nhà bấm mã số hoặc quẹt thẻ ở cửa sảnh để mở cửa, sau đó quẹt thẻ trong thang máy để đi về nhà
- Đối với khách: Khách bấm gọi cho chủ nhà từ sảnh, chủ nhà xác nhận bấm nút mở cửa thì đồng thời cả cửa sảnh và thang máy mở ra đưa khách đến đúng tầng của chủ nhà.
Nhược điểm: + Không kiểm soát được ai vào tòa nhà. Rất nguy hiểm trong trường hợp chủ nhà thông đồng mở cho kẻ gian lên. Mất kiểm soát an ninh.
+ Thang máy chỉ xuống và mở trong 1 khoảng thời gian đặt trước. Nếu khách không vào kịp thì sẽ bị lỡ thang máy.



Phương án 3: Kết hợp với access control, bảo vệ

- Đối với chủ nhà: Chủ nhà bấm mã số hoặc quẹt thẻ ở cửa sảnh để mở cửa, sau đó quẹt thẻ trong thang máy để đi về nhà
- Đối với khách: Khách gọi chủ nhà, chủ nhà mở sảnh cho khách đi vào. Sau đó khách sẽ gặp lễ tân/bảo vệ để đăng ký. Bảo vệ, lễ tân sẽ phát thẻ , hoặc bấm thang máy cho khách đi lên.
Ưu điểm: Kiểm soát mọi hoạt động ra vào tòa nhà, đảm bảo an ninh.
Khách chủ động trong việc lên xuống thang máy.



2. Giải pháp chuông cửa có hình Panasonic bao gồm những thiết bị gì:

Tùy từng nhu cầu và thực trạng đề ra của quý khách mà Hải Hưng sẽ đưa ra giải pháp cụ thể đáp ứng được yêu cầu đặt ra, về cơ bản một giải pháp chuông cửa có hình Panasonic dành cho tòa nhà hoặc chung cư sẽ bao gồm các thiết bị như sau:
  • Bộ điều khiển trung tâm VL-V700: Có thể quản lý tối đa 560 màn hình con ở tại các căn hộ và thang máy
  • Màn hình con đặt tại căn hộ SV71: Có chức năng hiên thị thông tin và đàm thoại 2 chiều bằng Video, âm thanh
  • Bộ mở rộng chuông VL-V900VN: Ở đây quý khách sử dụng để lắp đặt trong thang máy (Mỗi thang máy 01 cái)
  • Bộ chia VL-V701: Giúp kết nối màn hình tới bộ điều khiển trung tâm, mỗi bộ chia kết nối tối đa được 20 màn hình
  • Bộ điều khiển thang máy VL-V702: Mỗi bộ điều khiển thang máy kết nối được 20 tầng/tháng
  • Thang máy có thể sử dụng thêm bộ quẹt thẻ (Nếu cần)

Phương án quản lý ra vào cho chung cư cao cấp
Phương án quản lý ra vào cho chung cư cao cấp

3. Các ưu điểm, tính năng của giải pháp chuông cửa có hình Panasonic mang lại:

  • Quản lý ra vào trong các căn hộ, đảm bảo sự xâm nhập của người lạ
  • Đàm thoại 2 chiều bằng Video và âm thanh
  • Đàm thoại ngay cả khi ở trong thang máy
  • Hỗ trợ tối đa việc an ninh cho tòa nhà
  • Các vị khách đến thăm nhà sẽ được tiếp đón chuyên nghiệp hơn
  • Chủ nhà không cần phải ra khỏi nhà nhưng vẫn biết ai đến thăm nhà
  • Khi chủ nhà cho phép khách vào nhà, chỉ cần thao tác trên máy con ở trong nhà, khách vào thang máy và tự động được đưa tới tầng của chủ nhà
  • Dễ dàng quản lý các căn hộ
  • Chủ nhà có thể gọi trực tiếp xuống phòng bảo vệ hoặc lễ tân
  • Máy trạm ở phòng lễ tân có thể hiển thị tên của chủ nhà và số nhà


4. Mô phỏng hệ thống chuông cửa có hình Panasonic:

Giải pháp đặt ra cho hệ thống chuông cửa có hình Panasonic với 1 tòa chung cư cao 23 tầng gồm 368 căn hộ, và sử dụng 3 thang máy (Thang máy có sử dụng thêm tính năng quẹt thẻ), sau đây Hải Hưng sẽ đưa ra giải pháp phù hợp nhất với mức độ đầu tư chi phí thấp nhất mà Panasonic mang lại.


4.1. Số lượng thiết bị của tòa chung cư cao 23 tầng có 368 căn hộ:

- 01 Bộ điều khiển VL-V700 : Quản lý tối đa 560 màn hình, kết nối trạm sảnh, bộ mở rộng và điều khiển thang máy
- 368 màn hình SV71: Mỗi căn hộ một bộ
- 3 bộ trạm sảnh VL-V900: Để điều khiển 3 thang máy
- 19 bộ chia VL-V701: Vì mỗi bộ chia sẽ kết nối được 20 màn hình. Tổng 368 màn hình nên ta cần 19 bộ chia.
- 6 bộ điều khiển thang máy VL-V702: Mỗi bộ điều khiển thang máy kết nối được 20 tầng/ thang máy, tòa nhà với 23 tầng sẽ dùng hết 2 bộ điều khiển  thang máy cho một thang máy. Vậy với 3 thang máy ta dùng hết: 03 thang x 02 bộ điều khiển = 6 bộ
- 3 bộ quẹt thẻ:  3 bộ ở mỗi trạm sảnh để chủ nhà quẹt thẻ mở cửa sảnh, 3 bộ trong mỗi thang máy để chủ nhà quẹt thẻ đi lên tầng.

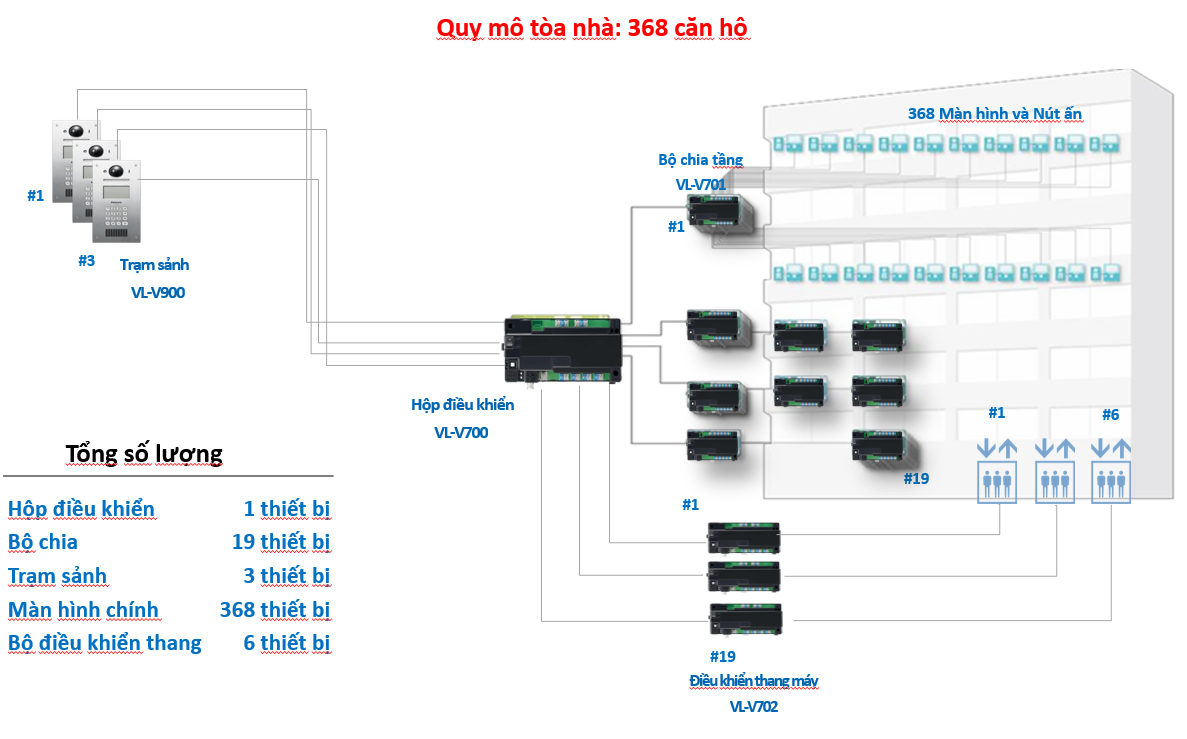

4.2. Hình ảnh mô phỏng hệ thống chuông cửa có hình Panasonic cho chung cư:

Quy mô của tòa nhà sử dụng 368 căn hộ

4.3. Tính năng, thông số kỹ thuật của từng thiết bị:

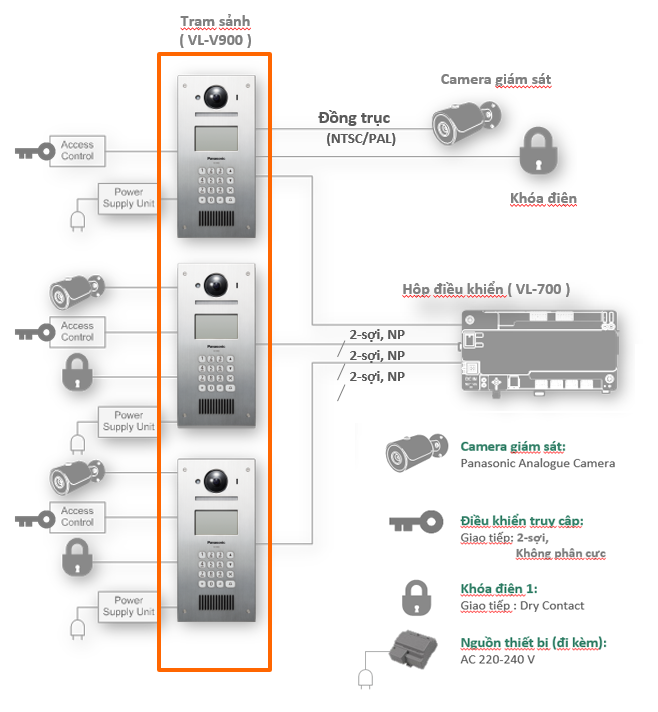

* Chuông cửa có hình Panasonic VL-V900:

- Góc trông rộng (Ngang: khoảng 170˚, Dọc: khoảng 115˚)
- Màn hình LCD 4.3” (tích hợp cảm biến nhiệt để tang độ sáng)
- Đèn LED xanh dương (tích hợp cảm biến nhiệt để tang độ sáng)
- Đèn LED trắng màu nhìn ban đêm
- Mở khóa với mã PIN
- Đăng ký số nhà và tên chủ nhà
- Hiển thị tên chủ nhà
- Hướng dẫn sử dụng (cho khách)
Chuông cửa có hình VL-V900

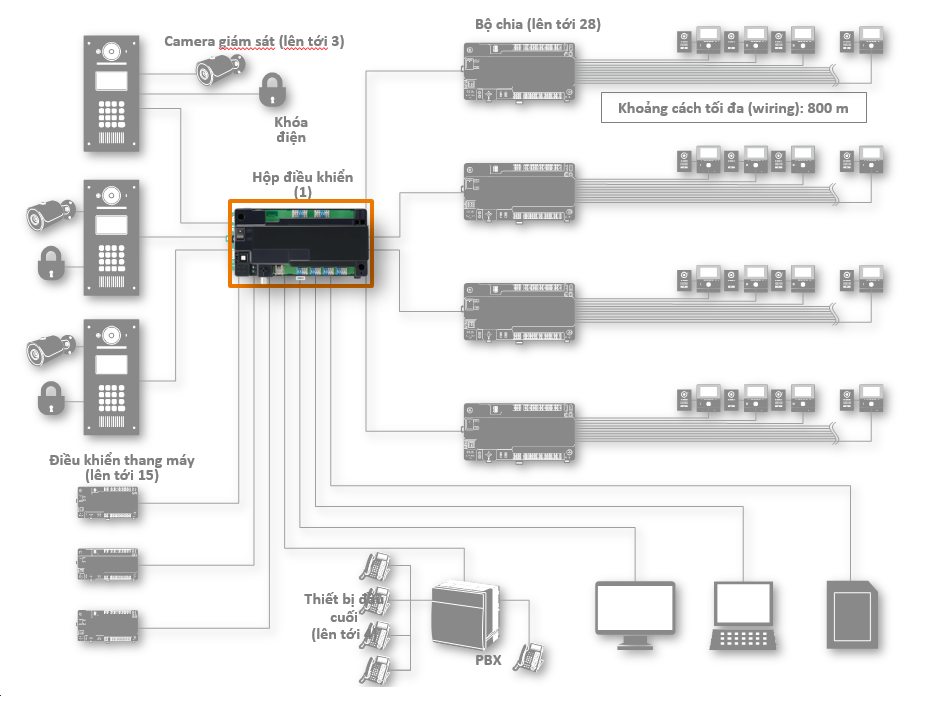

* Bộ điều khiển trung tâm Panasonic VL-V700:

- Cấu hình dễ dàng (Đăng ký số phòng)
- Kiểm tra kết nối dễ dàng
   (kiểm tra kết nối giữa trạm sảnh và màn hình chính mỗi phòng)
- Ghi hình lại qua SD card (90,000 hình)
- Giám sát thời gian thực
- Lịch sử viếng thăm (thời gian, hoạt động), hơn 90,000 sự kiện
Bộ điều khiển trung tâm VL-V700

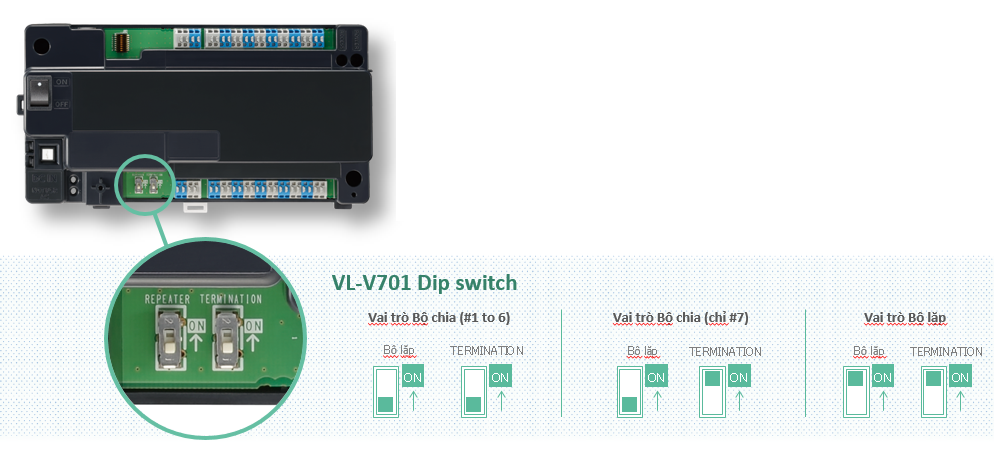

* Bộ chia Panasonic VL-V701:

Có thể thay đổi VL-V701 thành bộ chia hoặc bộ lặp, thay đổi bằng cách gạt DIP switch

Bộ chia:
- Kết nối Hộp điều khiển với màn hình chính mỗi phòng
- Lên tới 7 thiết bị

Bộ lặp
- Mở rộng tín hiệu khi bộ điều khiển và màn hình chính ở xa nhau
- Chỉ duy nhất một thiết bị kết nối giữa hộp điều khiển và bộ chia #7
Bộ chia VL-V701
Tính năng của bộ chia VL-V701

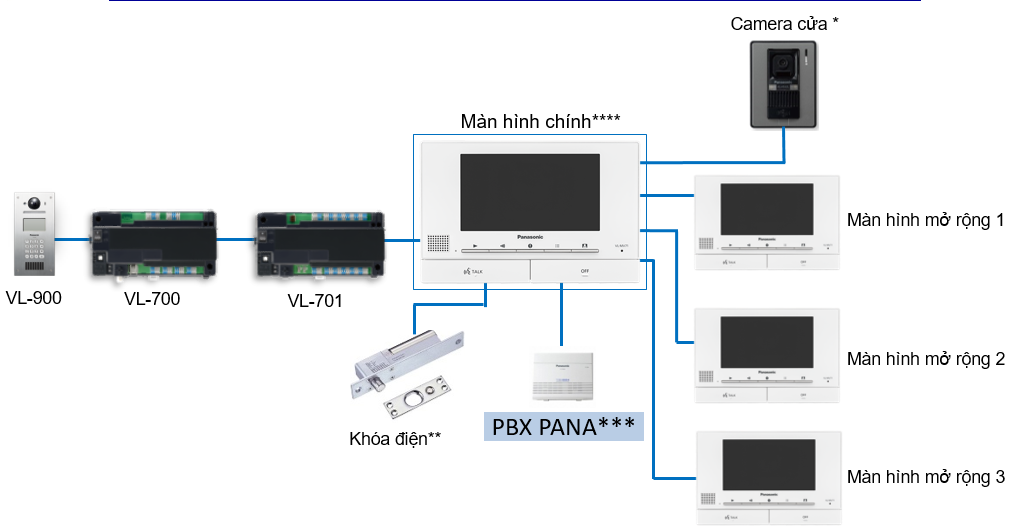

* Màn hình Panasonic VL-SV71:

Đi dây Loại dây Khoảng cách max
Camera cửa- màn hình chính- màn hình phụ 22 AWG Ø 0.65 mm 100 m
18 AWG Ø 1 mm 130 m
Cat 5 50 m
Màn hình chính -PBX 22 AWG Ø 0.65 mm 100 m
Khóa điện-relay box Phụ thuộc vào thông số khóa điện

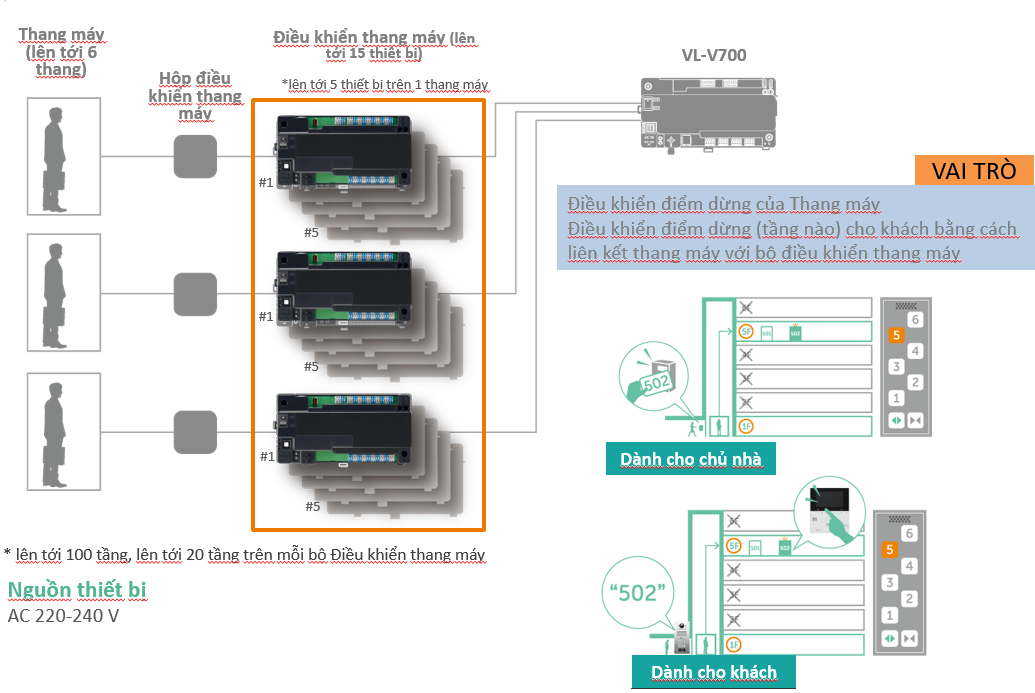

5. Tính năng mở rộng điều khiển thang máy giúp nâng cao độ tiện nghi:

Đối với chủ nhà, quý khách chỉ cần quẹt thẻ vào thiết bị lắp đặt trong tháng máy và có thể sử dụng thang máy.
Đối với khách, quý khách chỉ cần thao tác trên màn hình đặt tại trong phòng của quý khách, vị khách sẽ được thang máy đưa tới số tầng của quý khách.
Như vậy việc quản lý việc ra vào của khách là thuộc quyền của chủ nhà, khách không được tự ý sử dụng thang máy và đi đến các tầng khác phòng tránh được việc những vị khách đi lạc hoặc có ý đồ xấu.

Tính năng mở rộng điều khiển thang máy giúp nâng cao độ tiện nghi


6. Hải Hưng nhận tư vấn thiết kế và lắp đặt hệ thống chuông cửa có hình cho các tòa nhà, chung  cư:

Với kinh nghiệm 10 hoạt động trên thị trường và đã từng triển khai thiết kế, lắp đặt hệ thống chuông cửa có hình cho các căn hộ, chung cư, Hải Hưng tự tin khẳng định trình độ của mình và hứa hẹn sẽ mang tới cho quý khách một giải pháp tối ưu nhất, tiết kiệm chi phí và đảm bảo phù hợp và thỏa mãn các yêu cầu đặt ra để mang tới một hệ thống chuông cửa có hình cao cấp và chuyên nghiệp.

Hải Hưng nhận tư vấn thiết và lắp đặt hệ thống chuông cửa có hình trọn gói từ A-Z, thiết bị cam kết chính hãng đảm bảo chất lượng, đội ngũ thi công có nhiều năm kinh nghiệm, hãy liên hệ với chúng tôi để được tư vấn và báo giá thiết bị cũng như hệ thống.
